15mm 5VDC motore passo-passo elettrico con slider M3 vite a piombo 18 gradi angolo passo bi-polare 2-2 fase

Caratteristiche del motore passo-passo a vite madre da 15 mm M3:

SM15-45L è un motore passo-passo miniaturizzato di precisione dotato di una staffa, una vite madre e un cursore a movimento relativo. L'albero di uscita ha una vite madre con un passo di 0,5 mm, e la vite madre e la vite madre supportate dalla vite madre ruotano in spinta.
L'angolo di passo base del motore è di 18 gradi e il motore esegue 20 passi a settimana, quindi la risoluzione dello spostamento può raggiungere 0,02 mm, raggiungendo lo scopo del controllo preciso.
In termini di attuatori, viene utilizzato il metodo di azionamento a suddivisione per soddisfare.
La parte di ingresso del motore è FPC, ma può essere modificata nella forma di filo di collegamento, PCB, ecc. in base alle esigenze del cliente.
Le staffe di montaggio possono essere sostituite in base alle esigenze del cliente.
Grazie alle sue dimensioni ridotte, all'alta precisione e al facile controllo, questo motore passo-passo miniaturizzato è ampiamente utilizzato in fotocamere, strumenti ottici, lenti, apparecchiature mediche di precisione, serrature automatiche e altri campi.

Applicazione principale

1) distributore automatico

2) Strumenti ottici

3) Dispositivi medici di precisione

4) apparecchiature di bellezza

Altre applicazioni di controllo preciso

Motore passo-passo a cursore a vite madre da 15 mm M3Specifiche:

Disegno del motore passo-passo a cursore in plastica da 15 mm con corsa di 45 mm:

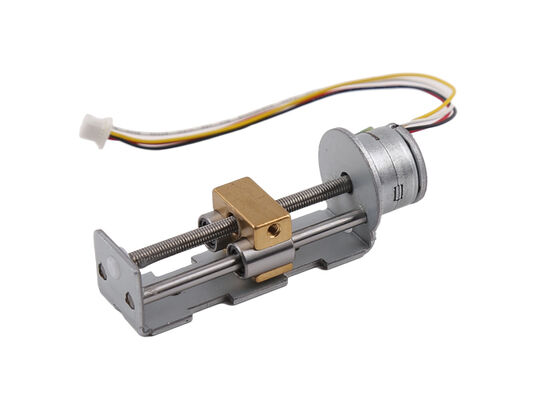

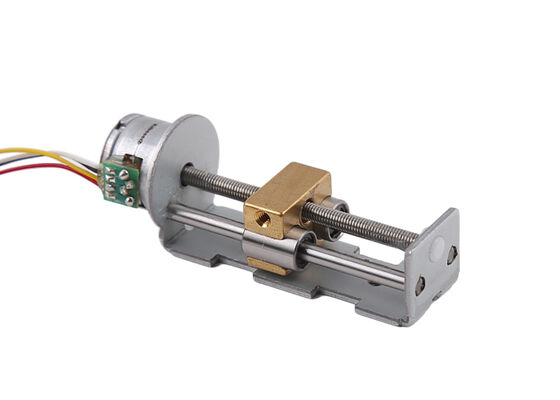

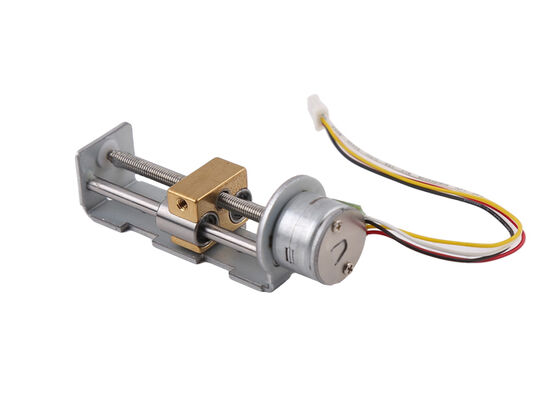

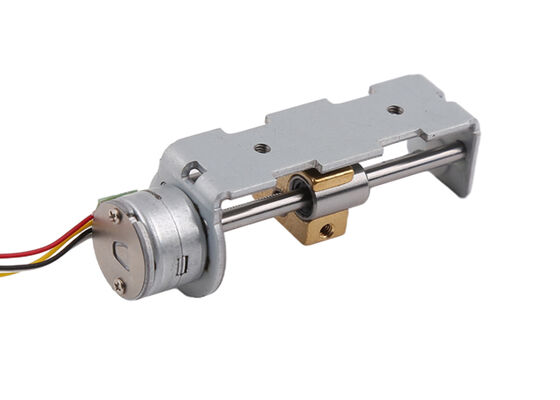

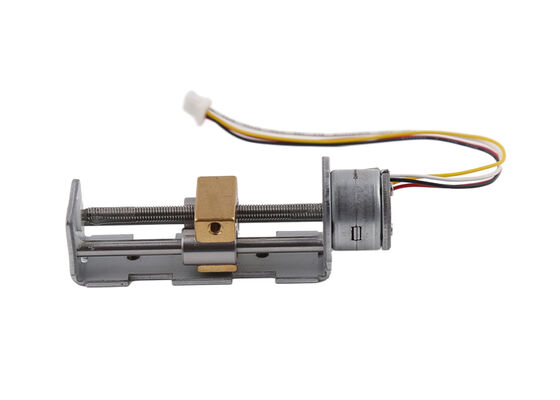

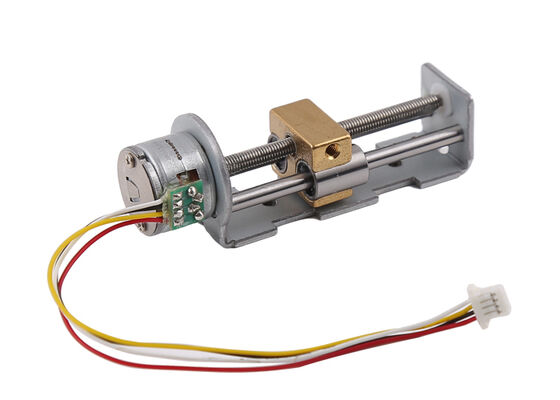

Visualizzazione del prodotto per il motore passo-passo a cursore in plastica da 15 mm:

I clienti possono personalizzare il contenuto:

1. In termini di diametro esterno del motore, è possibile selezionare diverse dimensioni come 6 mm 8 mm 10 mm 15 mm 20 mm 25 mm in base all'ambiente di utilizzo e alla resistenza dello spazio del cliente.

2. La posizione di uscita di questo motore può essere selezionata liberamente entro un intervallo di 360 gradi per soddisfare i requisiti di installazione nello stato migliore. Allo stesso tempo, il connettore può scegliere filo, PCB, pin nudo FPC.

3. La corsa può essere personalizzata in base alle esigenze del cliente e la corsa effettiva del motore può essere personalizzata entro un certo intervallo, considerando principalmente il diametro e la lunghezza della vite madre.

Di solito la lunghezza massima della vite M2 è di 50 mm, la vite M3 è di 100 mm, la vite M4 è di 100 mm. Possiamo anche fare 150 mm. I motori piccoli utilizzano una vite madre con un diametro eccessivamente grande, che consuma molta energia, quindi è necessario prendere in considerazione in modo completo quando si seleziona un motore.

4. Il materiale del cursore è generalmente plastica, che è facile da formare ed economica.
Quando ci sono ambienti e requisiti di utilizzo speciali, il cursore può anche utilizzare parti metalliche.
Naturalmente, il costo sarà relativamente alto, che viene determinato in base alle esigenze del cliente per la forma e le dimensioni del cursore.
