10 mm Micro slider motore a gradini lineari 5V vite a corrente continua per macchine vendite Strumenti ottici 、dispositivi medici di precisione

10 mm Micro slider Motore a gradino lineare 5V DC Vattone per distributori automatici Strumenti ottici Dispositivi medici di precisione

10 mm di diametro micro slider lunghezza di vite 26,4 mm micro slider stepper motor slider di rame con bracket lineare stepper motor

VSM1069 è un motore a micro passo di precisione, l'albero di uscita con un passo di 0,4 mm della vite, attraverso la vite e la canna della vite supportando la rotazione della vite in una spinta.
L'angolo di passo base del motore è di 18 gradi, il motore esegue 20 passi ogni settimana, quindi la risoluzione dello spostamento può raggiungere 0,02 mm, per raggiungere lo scopo di controllo di precisione.
Aspetti dell'attuatore utilizzando il modo di guida della suddivisione per incontrarsi.
A causa delle sue piccole dimensioni, alta precisione, facile da controllare e altre eccellenti caratteristiche, quindi questo micro motore passo è ampiamente utilizzato nella fotocamera, strumenti ottici, lenti,dispositivi medici di precisione, serrature automatiche e altri campi.
La parte di ingresso del motore del FPC, ma può secondo la domanda del cliente può essere cambiato in un ago di linea di connessione, PCB e altre forme.
Il supporto di montaggio può essere modificato a seconda della richiesta del cliente.

Si tratta di un tipo di motore passo a passo dotato di una staffa, una vite di piombo e un cursore di movimento relativo.

Poiché l'albero di uscita del motore è una vite, durante la rotazione della vite, la vite spinge il cursore a muoversi avanti e indietro.Le azioni come l'avanzamento e il ritiro possono essere comodamente forniteInoltre, il motore a passo può controllare con precisione la velocità di rotazione, il numero di rotazioni, ecc., che determina anche la velocità di movimento dello slider,e la posizione del movimento è accurata e controllabileE la precisione della posizione può essere controllata fino a 0,05 mm.

A causa delle caratteristiche di cui sopra, tali motori sono ampiamente utilizzati in attrezzature di bellezza, attrezzature mediche, distributori automatici, ispezioni rapide e altri campi.

Applicazione principale

1)distributore automatico

2) Strumenti ottici

3) Dispositivi medici di precisione

4)attrezzature di bellezza

Altre applicazioni di controllo preciso

10 mm M2 motore passo-passo a viteSpecificità:

Disegno di un motore passo a passo a 10 mm di plastica a scorrimento con battito di 26,4 mm:

VSM1069 è uno speciale prezioso motore micro stepper (o dire motore stepper lineare) con un supporto e scivolo mobile ((quando il motore ruota, lo scivolo si muove avanti o indietro ),la velocità di movimento può essere controllata dalla preziosa frequenza di impulso del motore micro stepper, la distanza di movimento può essere controllata dal prezioso numero di impulsi di guida micro stepper. per questo motore tipico, quando il motore guida 2-2 fase, 1 impulso fare lo scivolo muoversi 0,02 mm.la diapositiva di base è una unità di plastica nera (POM) come mostra la foto, anche la diapositiva può essere personalizzata in qualsiasi forma.

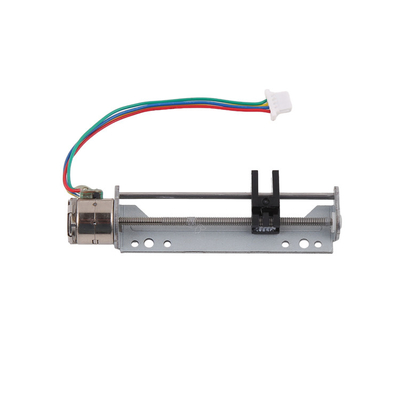

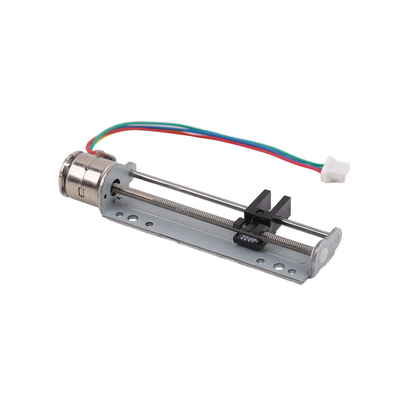

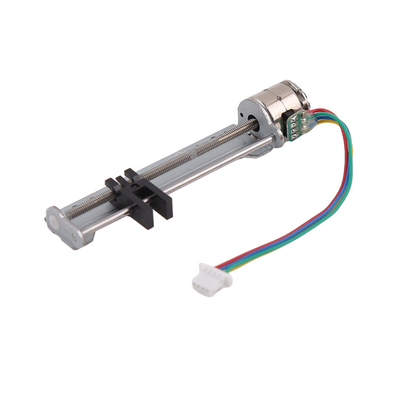

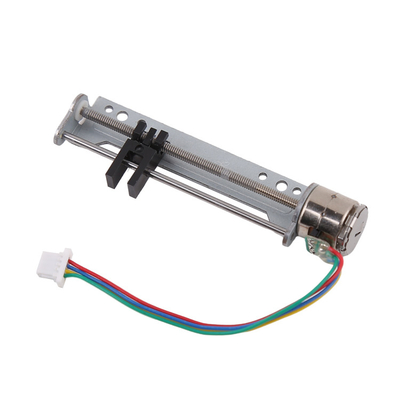

Display del prodotto per motore passo a passo a scorrente in plastica da 10 mm

10 mm Micro slider lineare motore a gradino motore a vite con motore a gradini a bracket

I clienti possono personalizzare i contenuti:

1Per quanto riguarda il diametro esterno del prodotto, possono essere selezionate diverse dimensioni come 6 8 10 15 20 25 mm in base all'ambiente d'uso del cliente, alla resistenza dello spazio, ecc.

2. La posizione di uscita del motore può essere liberamente selezionata in un intervallo di 360 gradi, in modo da soddisfare i requisiti di installazione nel miglior stato.PCB, FPC pin nudo.

2Secondo le esigenze dei clienti, la corsa effettiva del motore può essere personalizzata entro un certo intervallo, tenendo in considerazione principalmente il diametro e la lunghezza della vite.

di solito la lunghezza massima della vite M2 può essere di 50 mm, la vite M3 può essere di 100 mm, e la vite M4 può essere di 100 mm.L'uso di una vite a piombo con un diametro eccessivamente grande per un piccolo motore consuma molta energia, quindi è necessario prendere in considerazione in modo completo la scelta di un motore.

4Il materiale del slider è generalmente di plastica, che è facile da modellare ed economica.

Quando il cliente ha ambienti e requisiti d'uso speciali, lo slider può anche essere realizzato in parti metalliche.

Naturalmente, il costo sarà relativamente elevato, che è determinato in base alle esigenze del cliente per la forma e le dimensioni dello slider.

Disegno di imballaggio:
