Motore passo-passo lineare che attraversa l'albero di 10 mm di diametro 9 mm di trazione con vite a piombo

Mini 10 mm di diametro 9 mm di corsa attraverso il motore passo a passo dell'albero con vite a piombo

Questo motore lineare SM10 è un motore passo lineare di 10 mm di diametro.

La vite principale è una vite M2.3 con un passo di 0,3 mm (M2.3*P0.3).

La vite a piombo è specificamente progettata per questo prodotto.

La distanza di percorrenza è di circa 9 mm e non è possibile modificare la sua lunghezza, a causa di uno speciale design sulla vite di piombo.

Non è possibile regolare la lunghezza della vite.

La spinta di questo motore è superiore a 200 grammi, ed è adatto per il movimento lineare su prodotti di piccole dimensioni, per trasportare un carico di 200 grammi.

Parametri:

Disegno di progetto:

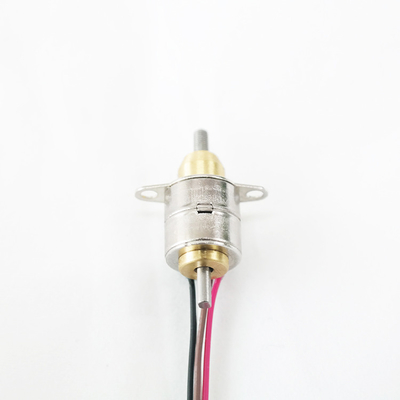

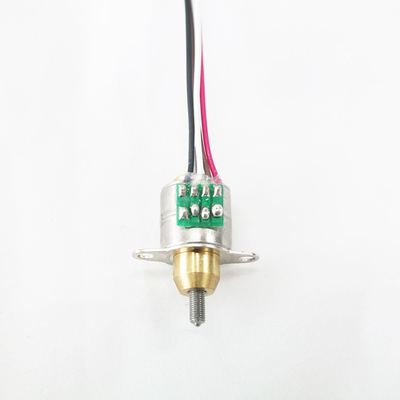

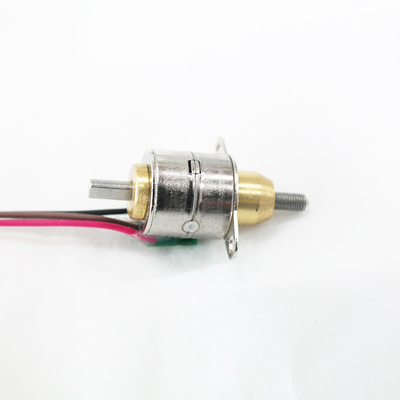

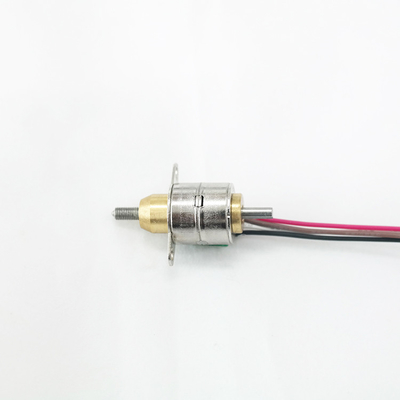

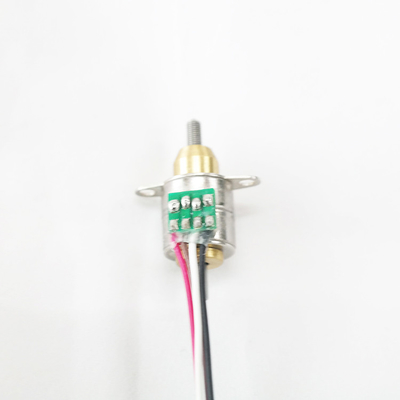

Display del prodotto:

Riguardo al motore a passo lineare:

C'è un disegno diverso:

Albero in cattività ((albero fisso): la vite di comando non è autorizzata a ruotare, può solo andare su e giù, fare movimento lineare del motore.

Fusore a rotazione (per via di passaggio): la vite può muoversi su e giù durante la rotazione.

Azionamento esterno (con perno): la vite principale è fissa, non può muoversi su e giù, può solo ruotare e c'è una perna sulla vite principale per muoversi su e giù.

Riguardo alla vite di piombo e alla lunghezza del passo:

Abbiamo due tipi di angolo di passo: 15° e 7,5°. I motori con angolo di passo di 15° impiegano 24 passi per una curva, e i motori con angolo di passo di 7,5° impiegano 48 passi per una curva.

Abbiamo tre tipi di guida a vite, con un solo avvio/doppia avvio e 4 avvio.

Il passo è lo stesso: 0,6096 mm

Piombo, vite, piombo = inizio*corrente

Per esempi, per 2 inizia vite di piombo, piombo è 2 * 0,6096 = 1,2192 mm

La lunghezza del passo del motore è la distanza percorsa dalla vite/nocciolo quando il motore fa un passo.

lunghezza del passo del motore = passo della vite/passi per ciascuna curva

Per esempio, per due parti di una vite, l'angolo di passo è di 7,5°.

La lunghezza del passo = lead/24 = 1,2192/24 = 0,0508 mm/passaggio

Per quanto riguarda la spinta:

La spinta è legata alla frequenza del conducente e alla vite, all'angolo del passo e alle dimensioni del motore.

Maggiore è la dimensione del motore, maggiore è la spinta.

Più bassa è la frequenza, più il motore ruota lentamente e la spinta è maggiore.

Il guido inferiore della vite è, la spinta è maggiore.

7L'angolo di passo di 0,5 gradi avrà una spinta maggiore rispetto a 15 gradi.

Applicazione dei motori passo:

I motori passo a passo sono utilizzati per il controllo preciso, ampiamente utilizzati su attrezzature mediche, stampanti 3D, controllo preciso industriale, attrezzature di automazione, ecc.

I motori passo a passo possono essere utilizzati in qualsiasi meccanismo che richieda un controllo preciso e un movimento rotazionale/lineare.

Vantaggi dei motori passo:

Il motore passo a passo può raggiungere un controllo preciso anche senza codificatori a ciclo chiuso / senza sistema di feedback, inoltre non hanno spazzola elettrica.Quindi non ci sono interferenze elettromagnetiche e problemi di scintille elettricheIn alcuni casi, possono sostituire i motori DC a spazzola / motori senza spazzola.

I motori passo a passo sono facili da controllare con il conducente e questa caratteristica stabilisce la sua posizione importante nel campo del controllo preciso.

1Controllo preciso realizzabile, programmabile

2Senza interferenze elettromagnetiche e scintille elettriche.

3Piccole dimensioni.

4Prezzo ragionevole.

5. basso rumore

6. Lunga durata
