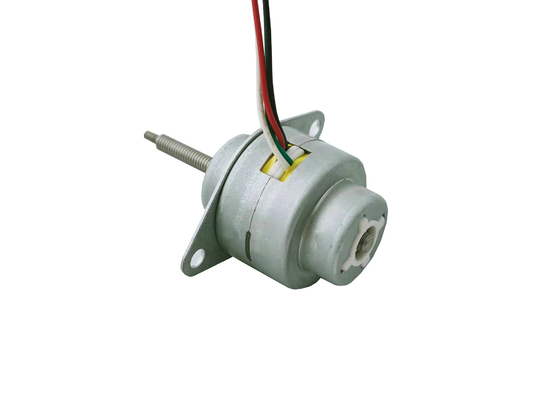

15 gradi motore stepper PM 25mm con passaggio attraverso l'albero diametro del motore 25mm per attrezzature mediche
| Luogo di origine | Cina |
|---|---|
| Marca | VIC-TECH |
| Certificazione | RoHS |
| Numero di modello | VSM25B-24S |
| Quantità di ordine minimo | 1 unità |
| Prezzo | $15~$37/Unit |
| Imballaggi particolari | Il prodotto è imballato con il cotone della perla e l'esterno è in un cartone. |
| Tempi di consegna | 10~30 giorni dopo aver ricevuto il pagamento del campione |
| Termini di pagamento | MoneyGram, Western Union, carta di credito, T/T, L/C |
| Capacità di alimentazione | 100000 unità/anno |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipo di motore | Motore a passo lineare a magnete permanente | Progettazione dell'asse | Fuoco di trasmissione |
|---|---|---|---|
| Angolo di passo | 15°/passaggio | Passo della madrevite | 0.6096 mm |
| Diametro del motore | 25 mm | Resistenza della bobina | 70Ω/phase |
Descrizione di prodotto
VSM25B-24S 15° angolo di passaggio del PM che attraversa l'albero motore lineare passo a passo a vite trapezoidali
Descrizione:
VSM25B-24S è un motore passo-passo lineare di 25 mm di diametro con albero di passaggio.
Abbiamo tre diversi tipi di albero: albero a scorrere, albero captivo e azionamento esterno.
L'angolo di passo è di 15°/passo, e abbiamo anche un rapporto di ingranaggi di 7,5° da scegliere.
La lunghezza del passo è di 0,0254 mm, e questo significa che la vite di comando viaggia di 0,0254 mm quando il motore fa un solo passo.
L'angolo di passo è determinato dall'avvio della vite di piombo.
Con più partenze, il filo di vite è più grande, e il filo di vite viaggia più velocemente, e la spinta del filo di vite è più piccola.
Abbiamo una sola partenza, due partenze e quattro partenze, e il passo della vite di piombo è lo stesso: 0,6096 mm.
Per questo motore, il piombo della vite è di 0,6096 mm, ed è un singolo avvio.
Si prega di confermare il tipo di vite a piombo e il piombo prima di ordinare i campioni.
Parametri:
| Numero modello. | VSM25B-24S |
| Tipo di albero | Correre attraverso l' albero |
| Angolo di passo | 15° |
| Voltaggio | 12 V di corrente continua |
| Resistenza della bobina | 70Ω |
| per la fabbricazione di apparecchiature per la produzione di energia elettrica | 0.6096mm (solo avvio) |
| Lunghezza del gradino | 0.0254 mm/passo |
| Ictus | 52 mm (regolabile) |
| Peso netto | Circa 50 grammi |
Disegno di progetto:

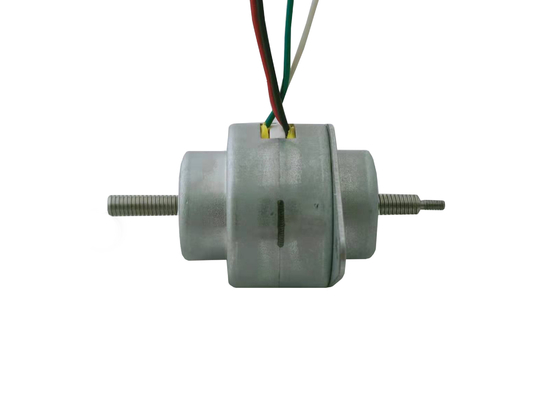

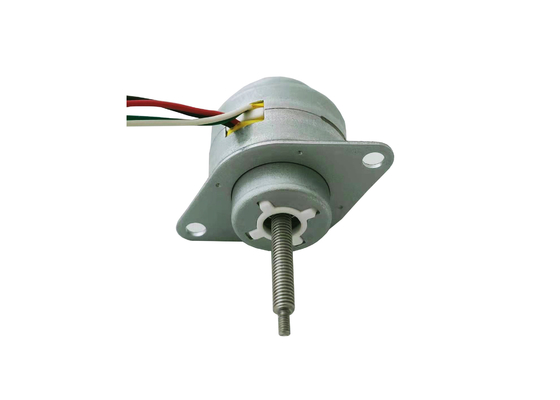

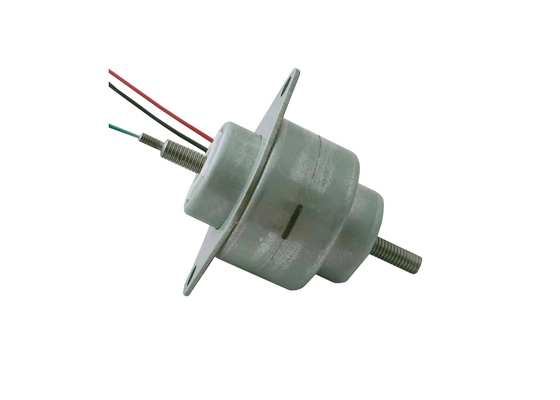

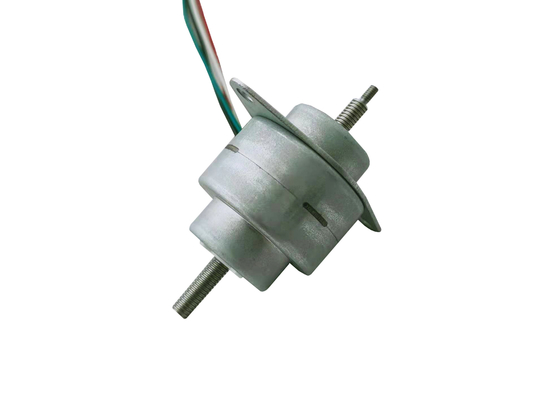

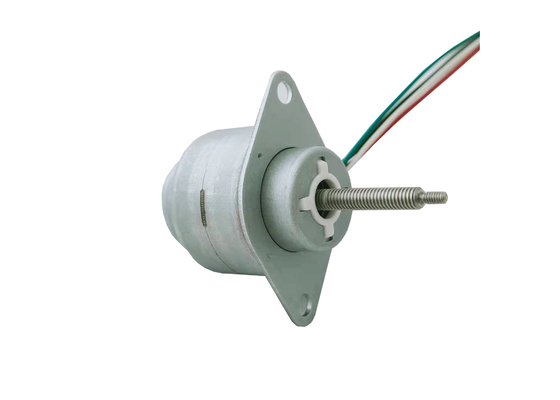

Display del prodotto:
Riguardo al motore a passo lineare:
C'è un disegno diverso:
Albero in cattività ((albero fisso): la vite di comando non è autorizzata a ruotare, può solo andare su e giù, fare movimento lineare del motore.
Fusore a rotazione (per via di passaggio): la vite può muoversi su e giù durante la rotazione.
Azionamento esterno (con perno): la vite principale è fissa, non può muoversi su e giù, può solo ruotare e c'è una perna sulla vite principale per muoversi su e giù.
Riguardo alla vite di piombo e alla lunghezza del passo:
Abbiamo due tipi di angolo di passo: 15° e 7,5°. I motori con angolo di passo di 15° impiegano 24 passi per una curva, e i motori con angolo di passo di 7,5° impiegano 48 passi per una curva.
Abbiamo tre tipi di guida a vite, con un solo avvio/doppia avvio e 4 avvio.
Il passo è lo stesso: 0,6096 mm
Piombo, vite, piombo = inizio*corrente
Per esempi, per 2 inizia vite di piombo, piombo è 2 * 0,6096 = 1,2192 mm
La lunghezza del passo del motore è la distanza percorsa dalla vite/nocciolo quando il motore fa un passo.
lunghezza del passo del motore = passo della vite/passi per ciascuna curva
Per esempio, per due parti di una vite, l'angolo di passo è di 7,5°.
La lunghezza del passo = lead/24 = 1,2192/24 = 0,0508 mm/passaggio
Per quanto riguarda la spinta:
La spinta è legata alla frequenza del conducente e alla vite, all'angolo del passo e alle dimensioni del motore.
Maggiore è la dimensione del motore, maggiore è la spinta.
Più bassa è la frequenza, più il motore ruota lentamente e la spinta è maggiore.
Il guido inferiore della vite è, la spinta è maggiore.
7L'angolo di passo di 0,5 gradi avrà una spinta maggiore rispetto a 15 gradi.
Applicazione dei motori passo:
I motori passo a passo sono utilizzati per il controllo preciso, ampiamente utilizzati su attrezzature mediche, stampanti 3D, controllo preciso industriale, attrezzature di automazione, ecc.
I motori passo a passo possono essere utilizzati in qualsiasi meccanismo che richieda un controllo preciso e un movimento rotazionale/lineare.
Vantaggi dei motori passo:
Il motore passo a passo può raggiungere un controllo preciso anche senza codificatori a ciclo chiuso / senza sistema di feedback, inoltre non hanno spazzola elettrica.Quindi non ci sono interferenze elettromagnetiche e problemi di scintille elettricheIn alcuni casi, possono sostituire i motori DC a spazzola / motori senza spazzola.
I motori passo a passo sono facili da controllare con il conducente e questa caratteristica stabilisce la sua posizione importante nel campo del controllo preciso.
1Controllo preciso realizzabile, programmabile
2Senza interferenze elettromagnetiche e scintille elettriche.
3Piccole dimensioni.
4Prezzo ragionevole.
5. basso rumore
6. Lunga durata
Informazioni sull'imballaggio e sulla spedizione:
I campioni sono confezionati con spugna di schiuma all'interno di una scatola di carta.
Per la produzione in serie, i prodotti sono confezionati in cartone di carta.
Per il trasporto marittimo (produzione in serie), i cartoni sono imballati su pallet.
Tempo di spedizione:
Per espresso ((DHL/UPS/Fedex/TNT): 5~12 giorni
Con 4PX espresso: 10~20 giorni
Spedizione marittima: 40~60 giorni (dipende dai diversi paesi)
