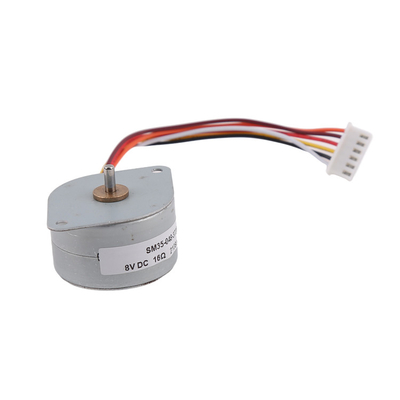

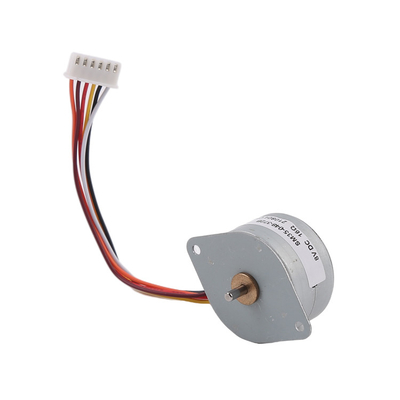

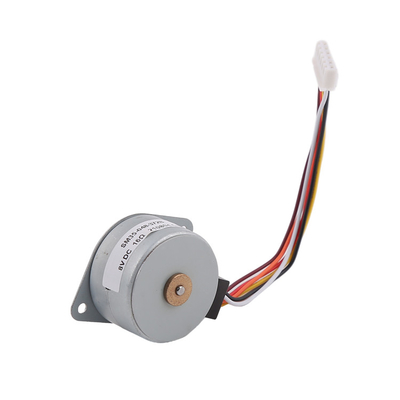

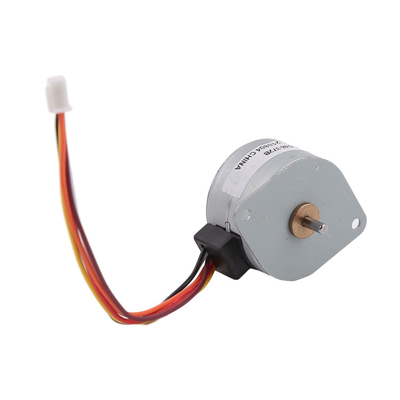

Motore micro stepper ad alta coppia da 35 mm per stampante 3D
Luogo di origine | CINESE |
---|---|
Marca | VIC-TECH |
Certificazione | RoHS |
Numero di modello | SM35-048 |
Quantità di ordine minimo | 1 unità |
Prezzo | $2~5/unit |
Imballaggi particolari | Il prodotto è imballato con il cotone della perla e l'esterno è in un cartone. |
Tempi di consegna | 10~30 giorni dopo aver ricevuto il pagamento del campione |
Termini di pagamento | MoneyGram, Western Union, carta di credito, T/T, L/C |
Capacità di alimentazione | 100000 unità/anno |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xModello N.O. | SM35-048 | Tipo di motore | Motore a micro passo |
---|---|---|---|
Angolo di passo | 70,5 ± 7% | Dimensioni del motore | 35 mm |
No. delle fasi | 4 fasi | Corrente per fase | 0.5A |
Quantità minima d'ordine | 1 unità | ||
Evidenziare | Motore micro stepper da 35 mm,Stampa 3D Micro motore passo a passo,4 fasi 35 mm motore passo a passo |
Motore passo a passo micro 35 mm ad alta coppia per stampante 3D
Descrizione
Esistono due metodi di avvolgimento per i motori passo a passo: bipolari e unipolari.
1- Motori bipolari.
I nostri motori bipolari generalmente hanno solo due fasi, fase A e fase B, e ogni fase ha due fili in uscita, che sono avvolgimenti separati.I motori bipolari hanno 4 fili di uscita.
2Motori unipolari
I nostri motori unipolari hanno generalmente quattro fasi. Sulla base di due fasi di motori bipolari, due linee comuni sono aggiunte.
Se i fili comuni sono collegati tra loro, i fili in uscita sono 5.
Se i fili comuni non sono collegati tra loro, i fili in uscita sono 6 fili.
Un motore unipolare ha 5 o 6 linee di uscita.
Parametri
Voltaggio | 8DV DC |
Numero di fase | Fase 4 |
Angolo di passo | 70,5°±7% |
Resistenza all'avvolgimento ((25°C) | 16Ω±10% |
Fase attuale | 0.5A |
Torsione di frenata | ≤ 110 g.cm. |
Tasso massimo di pull-in | 400 PPS |
Torsione di tenuta | 450 g.cm. |
Temperatura di avvolgimento | ≤ 85K |
Forza didelettrica | 600 VAC 1SEC 1mA |

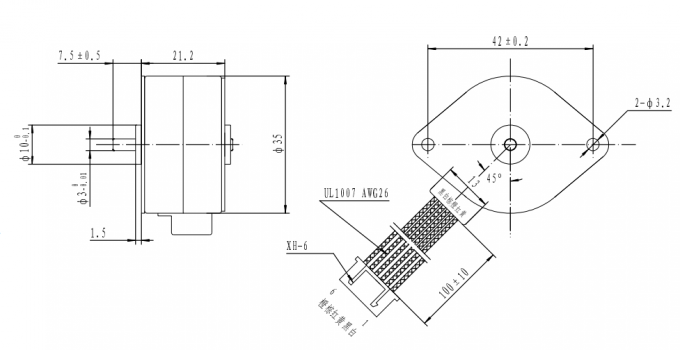

Disegno di progetto

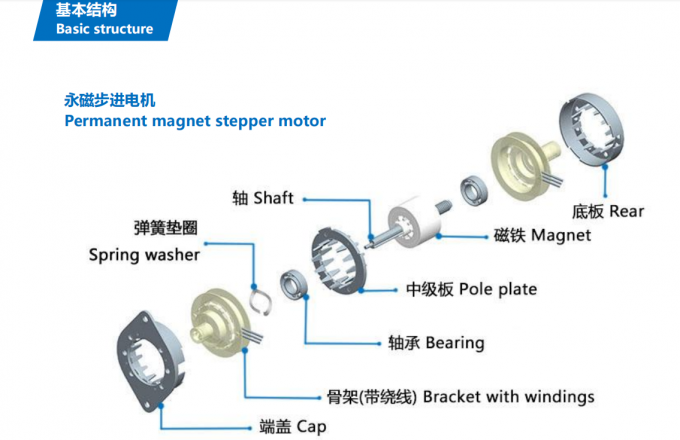

Sulla struttura di base del motore passo-passo PM
Caratteristiche e vantaggi
1- Posizionamento ad alta precisione.
Dato che gli stepper si muovono in precisi passaggi ripetibili, eccellono nelle applicazioni che richiedono precisi
posizionamento, in base al numero di passi che il motore fa
2- Controllo della velocità ad alta precisione
Gli incrementi precisi di movimento consentono anche un eccellente controllo della velocità di rotazione per il processo
La velocità di rotazione è determinata dalla frequenza degli impulsi.
3Funzione di pausa e sospensione
Con il controllo dell'azionamento, il motore ha funzione di blocco (c'è corrente attraverso avvolgimenti del motore, ma
il motore non ruota) e c'è ancora una coppia di tenuta in uscita.
4. Lunga durata e bassa interferenza elettromagnetica
Il motore passo a passo non ha spazzole, e non ha bisogno di essere commutato da spazzole come un spazzolato
Non c'è attrito delle spazzole, il che aumenta la durata di servizio, non ha scintille elettriche e riduce le interferenze elettromagnetiche.
Applicazione del motore passo-passo PM
Stampa
Macchine e apparecchi per la lavorazione tessile
Controllo industriale
Climatizzazione
Principio di funzionamento del motore passo a passo
Quando il motore deve ruotare, il motore
Questi impulsi alimentano il motore passo in un ordine specificato,
causando la rotazione del rotore del motore in una direzione specifica (in senso orario o controorario).
realizzare una corretta rotazione del motore. Ogni volta che il motore riceve un impulso dal guidatore, ruoterà con un angolo passo (con azionamento a passo pieno),e l'angolo di rotazione del motore è determinato dal numero di impulsi azionati e dall'angolo di passo.
Tempo di consegna e informazioni sulla confezione
Tempo di consegna per i campioni:
Motori standard in magazzino: entro 3 giorni
Motori standard non in stock: entro 15 giorni
Prodotti personalizzati: circa 25~30 giorni (in base alla complessità della personalizzazione)
Tempo di produzione per la costruzione di uno stampo nuovo: generalmente circa 45 giorni
Tempo di consegna per la produzione di massa: in base al quantitativo dell'ordine
Imballaggio:
I campioni sono confezionati in spugna di schiuma con una scatola di carta, spediti per espresso
Produzione in serie, i motori sono confezionati in cartoni ondulati con pellicola trasparente all'esterno. (spedizione aerea)
Se spedito via mare, il prodotto verrà imballato su pallet
Metodo di pagamento e condizioni di pagamento
Per i campioni, in generale accettiamo Paypal o Alibaba.
Per la produzione di massa, accettiamo il pagamento T/T.
Per i campioni, raccogliamo il pagamento completo prima della produzione.
Per la produzione di massa, possiamo accettare il pagamento anticipato del 50% prima della produzione, e raccogliere il pagamento del restante 50% prima della spedizione.
Dopo aver collaborato ordina più di 6 volte, potremmo negoziare altri termini di pagamento come A / S (dopo vista)
