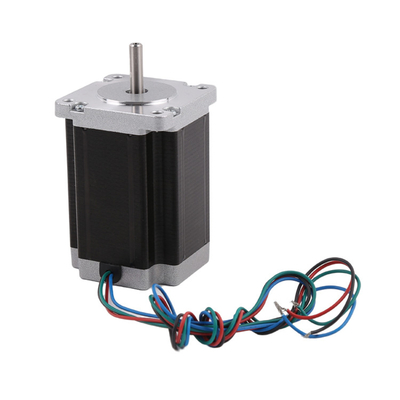

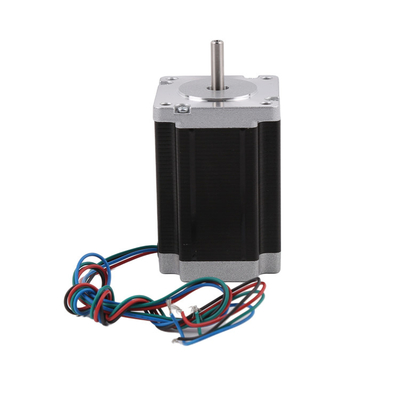

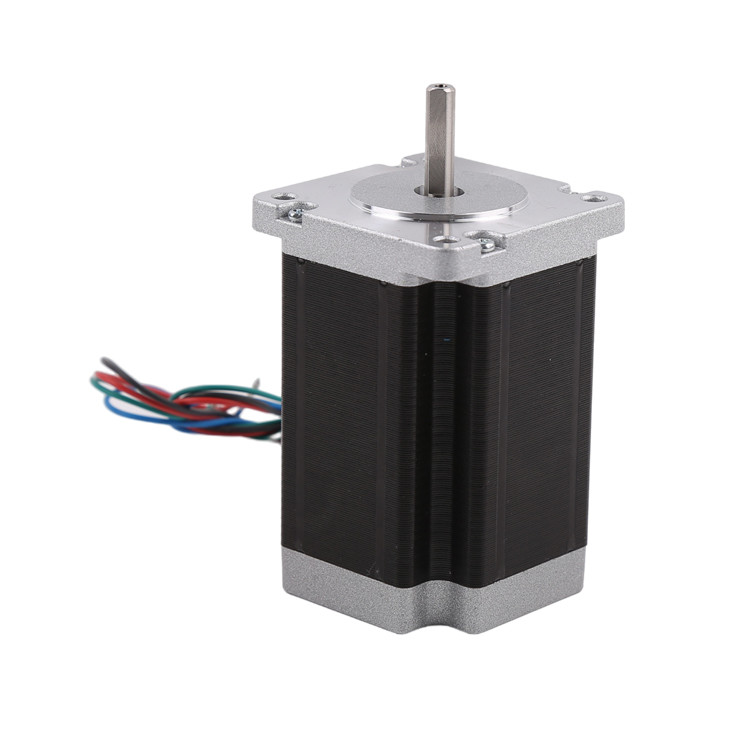

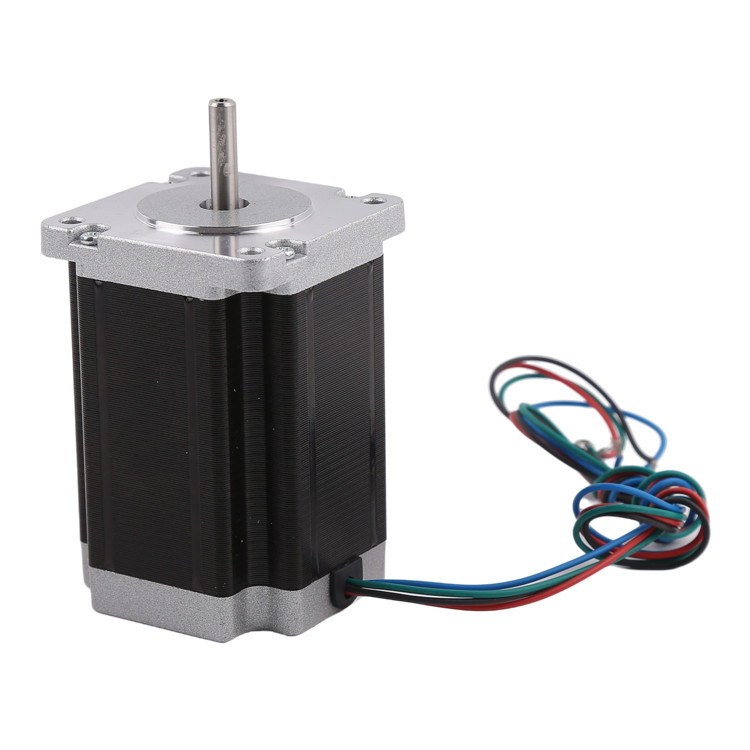

Motore a passo ibrido NEMA 23 ad alta coppia di 57 mm di diametro
| Luogo di origine | Cina |
|---|---|
| Marca | VIC-TECH |
| Certificazione | RoHS |
| Numero di modello | 57HS |
| Quantità di ordine minimo | 1 unità |
| Prezzo | $25 - $45 / Units |
| Imballaggi particolari | Il prodotto è imballato con il cotone della perla e l'esterno è in un cartone. |
| Tempi di consegna | 10~30 giorni dopo aver ricevuto il pagamento del campione |
| Termini di pagamento | MoneyGram, Western Union, carta di credito, T/T, L/C |
| Capacità di alimentazione | 100000 unità/anno |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipo di motore | Motore passo-passo ibrido | Angolo di passo | 00,9° o 1,8° |
|---|---|---|---|
| Dimensioni del motore | 57 mm ((NEMA 23) | No. delle fasi | 2 fasi (bipolari) |
| Corrente nominale | 1~4.2A/fase | Lunghezza del motore | 41~112 mm |
| Quantità minima d'ordine | 1 unità | ||
| Evidenziare | Motore passo a passo ibrido del NEMA 23,Motore a passo ibrido 57 mm,NEMA 23 motore passo a passo 57 mm |
||
Descrizione di prodotto
Motore a passo ibrido NEMA 23 ad alta coppia di 57 mm di diametro
Descrizione
Questo e' un motore a passo ibrido NEMA 23 di 57 mm di diametro.
L'angolo di passo è di 1,8 gradi e 0,9 gradi per i clienti a scegliere.
L'altezza del motore è 41mm, 51mm, 56mm, 76mm, 100mm, 112mm,
Il peso e la coppia del motore sono correlati alla sua altezza.
L'albero di uscita standard del motore è l'albero D, che può anche essere sostituito con un albero a vite a piombo trapezoidale.
I clienti scelgono i parametri di seguito in base alle loro esigenze.
Parametri
|
Angolo di passo (°) |
Lunghezza del motore (mm) |
Torsione di tenuta (g*cm) |
Corrente /fase (A/fase) |
Resistenza (Ω/fase) |
Induttanza (mH/fase) |
Numero di conduttori |
Inerzia di rotazione (g*cm2) |
Peso (KG) |
| 0.9 | 41 | 3.9 | 1 | 5.7 | 0.7 | 6 | 120 | 0.45 |
| 1.8 | 41 | 3.9 | 2 | 1.4 | 1.4 | 8 | 150 | 0.47 |
| 0.9 | 51 | 7.2 | 2 | 1.6 | 2.2 | 6 | 280 | 0.59 |
| 1.8 | 51 | 3009 | 2 | 1.8 | 2.7 | 8 | 230 | 0.59 |
| 0.9 | 56 | 12 | 2.8 | 0.9 | 3.3 | 4 | 300 | 0.7 |
| 1.8 | 56 | 9 | 2 | 1.8 | 2.5 | 6 | 280 | 0.68 |
| 0.9 | 76 | 18 | 2.8 | 1.15 | 5.6 | 4 | 480 | 1 |
| 1.8 | 76 | 13.5 | 3 | 1 | 1.6 | 6 | 440 | 1.1 |
| 1.8 | 100 | 30 | 4.2 | 0.75 | 3 | 4 | 700 | 1.3 |
| 1.8 | 112 | 31 | 4.2 | 0.9 | 3.8 | 4 | 800 | 1.4 |
I parametri di cui sopra sono prodotti standard per riferimento, il motore può essere personalizzato in base alle esigenze del cliente.
Disegno di progetto
Struttura di base dei motori passo a passo NEMA
Applicazione del motore a passo ibrido
A causa dell'elevata risoluzione dei motori a passo ibridi (200 o 400 passi per rotazione), sono ampiamente utilizzati per applicazioni che richiedono un'elevata precisione, come:
Stampa 3D
Controlli industriali (cnc, fresatrici automatiche, macchine tessili)
Periferie per computer
Macchine per imballaggio
E altri sistemi automatici che richiedono un controllo di alta precisione.
ApplicazioneNota relativa ai motori a passo ibridi
I clienti dovrebbero seguire il principio di scelta dei motori passo a passo in primo luogo, quindi selezione del driver basato sul motore passo esistente
È meglio non utilizzare la modalità di guida a passo pieno per guidare un motore a passo ibrido, e la vibrazione è maggiore durante la guida a passo pieno.
Il motore stepper ibrido è più adatto per le occasioni a bassa velocità.e può essere fissato con una scatola di cambio per abbassare la velocitàIl motore ha un'elevata efficienza di lavoro e un basso rumore a frequenza adeguata.
Per ragioni storiche, solo il motore con una tensione nominale di 12 V utilizza 12 V. L'altra tensione nominale sul disegno di progettazione non è esattamente la tensione di azionamento più adatta per il motore.I clienti devono scegliere la tensione di azionamento e il driver idonei in base alle proprie esigenze..
Quando il motore viene utilizzato ad alta velocità o con carico elevato, generalmente non si avvia direttamente alla velocità di lavoro.il motore non perde passiIn secondo luogo, può ridurre il rumore e migliorare la precisione del posizionamento.
Il motore non deve funzionare nella zona di vibrazione (inferiore a 600 PPS).
Quando il motore funziona al di sotto di 600 PPS (0,9 gradi), deve essere azionato da una bassa corrente, una grande induttanza e una bassa tensione.
Per carichi con un grande momento di inerzia, si deve scegliere un motore di grandi dimensioni.
Quando è richiesta una maggiore precisione, potrebbe essere risolta aggiungendo un cambio, aumentando la velocità del motore o utilizzando la guida a suddivisione.ma il prezzo dell'intero sistema è relativamente costoso, quindi è raramente usato.
Dimensioni del motore passo:
Attualmente abbiamo motori a passo ibrido da 20 mm (NEMA8), 28 mm (NEMA11), 35 mm (NEMA14), 42 mm (NEMA17), 57 mm (NEMA23), 86 mm (NEMA34), suggerendo di determinare prima le dimensioni del motore, poi confermare altri parametri,quando si seleziona un motore a passo ibrido.
Servizio di personalizzazione
La progettazione del motore può essere regolata in base alle esigenze del cliente, tra cui:
Diametro del motore: abbiamo motore di 6 mm, 8 mm, 10 mm, 15 mm e 20 mm di diametro
Resistenza della bobina/tensione nominale: la resistenza della bobina è regolabile e con una resistenza maggiore, la tensione nominale del motore è più alta.
Disegno del supporto/lunghezza della vite: se il cliente desidera che il supporto sia più lungo/corto, con un design speciale come fori di montaggio, è regolabile.
PCB + cavi + connettore: la progettazione dei PCB, la lunghezza del cavo e il passo del connettore sono tutti regolabili, possono essere sostituiti in FPC se richiesti dai clienti.
Tempo di consegna
Se abbiamo dei campioni in magazzino, possiamo spedirli in 3 giorni.
Se non abbiamo campioni in magazzino, dobbiamo produrli, il tempo di produzione è di circa 20 giorni di calendario.
Per la produzione di massa, il tempo di consegna dipende dalla quantità dell'ordine.
Metodo di pagamento e condizioni di pagamento
Per i campioni, in generale accettiamo Paypal o Alibaba.
Per la produzione di massa, accettiamo il pagamento T/T.
Per i campioni, raccogliamo il pagamento completo prima della produzione.
Per la produzione di massa, possiamo accettare il pagamento anticipato del 50% prima della produzione e raccogliere il pagamento del restante 50% prima della spedizione.
Dopo aver collaborato ordina più di 6 volte, potremmo negoziare altri termini di pagamento come A / S (dopo vista)
Domande frequenti
1.Quanti sono i tempi di consegna generali per i campioni?
Il tempo di consegna degli ordini di campione è di circa 15 giorni, il tempo di consegna degli ordini di massa è di 25-30 giorni.
2Accettate servizi personalizzati?
Accettiamo prodotti personalizzati, inclusi i parametri del motore, il tipo di filo, l'albero di uscita, ecc.
3E' possibile aggiungere un codificatore a questo motore?
Per questo tipo di motore, possiamo aggiungere un codificatore sul tappo di usura del motore.
Domande frequenti
1Cause e soluzioni per l'aumento del carico sui motori passo dopo un uso prolungato
Causa: In alcuni casi, i motori passo a passo possono funzionare normalmente per un lungo periodo, ma dopo un certo periodo di tempo perdono i passi.Può derivare dall'usura dei cuscinetti del motore passo a passo o da influenze esterne.
La soluzione.
1Verificare che l'ambiente esterno non sia cambiato: il meccanismo di azionamento del motore è cambiato?
2Controllare l'usura del cuscinetto: per prolungare la durata del motore, utilizzare cuscinetti a sfera al posto di buste.
3Verificare che la temperatura ambiente non sia cambiata. Per i micromotori, l'effetto della viscosità del grasso del cuscinetto non è trascurabile.il grasso può diventare viscoso a temperature estreme, o in uso prolungato aumentando così il carico del motore)
2Cause di riscaldamento del motore passo-passo
1La corrente impostata dal conducente è superiore alla corrente nominale del motore
2 la velocità del motore è troppo veloce
Il motore stesso ha una grande inerzia e coppia di posizionamento, quindi anche il funzionamento a media velocità sarà caldo, ma non influisce sulla vita del motore.Il punto di demagnetizzazione del motore a 130-200 °C, quindi il motore a 70-90 ° C è un fenomeno normale, finché meno di 130 ° C è generalmente nessun problema, se si sente davvero surriscaldato,la corrente di trasmissione è impostata a circa il 70% della corrente nominale del motore o della velocità del motore per ridurre un po'.
3.Quando il motore passo a passo è acceso, l'albero del motore non ruota come fare?
Ci sono diversi motivi per cui il motore non ruota.:
A.Rotate di blocco del sovraccarico
B.se il motore è danneggiato
C.se il motore è disattivato
D. se il segnale di impulso CP a zero
