Motore passo-passo ibrido 57HS51 57mm NEMA 23 ad alta precisione con codificatore ottico 500 PPR
| Luogo di origine | Jiangsu, Cina (continente) |
|---|---|
| Marca | VIC-TECH |
| Certificazione | RoHS |
| Numero di modello | 57HS51-EN |
| Quantità di ordine minimo | 1 unità |
| Prezzo | $25 - $45 / Units |
| Imballaggi particolari | Il pacchetto standard dell'esportazione, o può essere personalizzato |
| Tempi di consegna | 15-30 giorni del lavoro |
| Termini di pagamento | T/T, Western Union, MoneyGram |
| Capacità di alimentazione | 10000 unità al mese |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipo di motore | Motore passo-passo ibrido | Dimensione del motore | 57 mm (NEMA23) |
|---|---|---|---|
| Corrente | 1~4 A/fase | Tipo del codificatore | Codificatore ottico |
| Risoluzione del codificatore | 500 PPR | Angolo di punto | 1.8°/Step |
Descrizione di prodotto
Motore passo-passo ibrido 57HS51 57mm NEMA 23 ad alta precisione con codificatore ottico 500 PPR

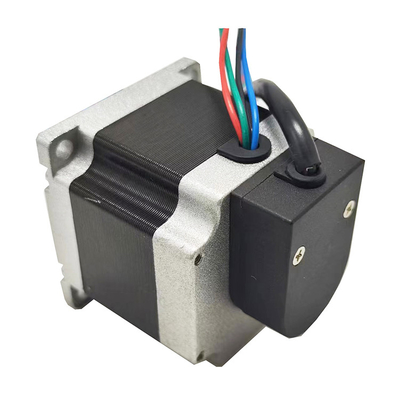

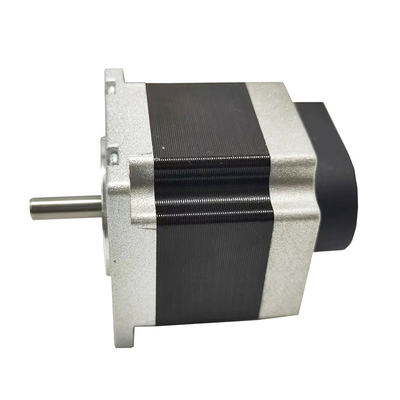

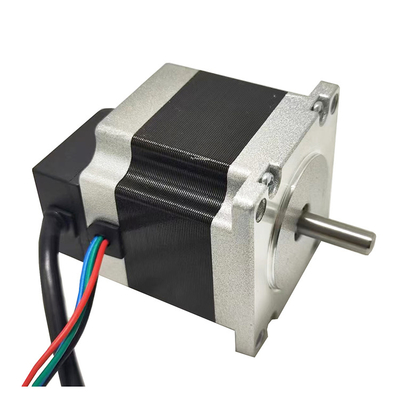

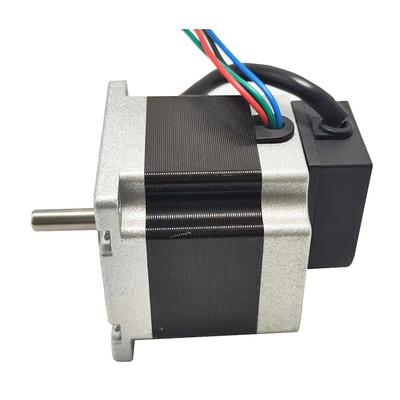

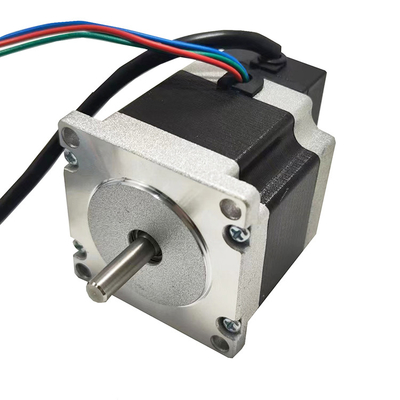

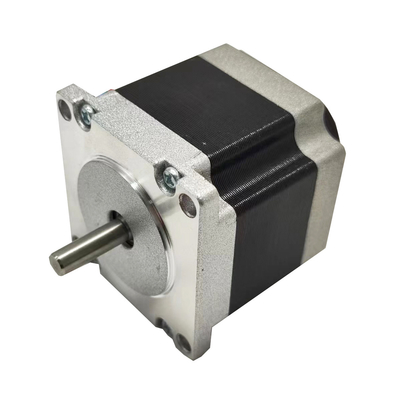

Questo è un motore a passo ibrido da 57 mm con un codificatore ottico in basso.
Il motore a passo ibrido da 57 mm ha un angolo di passo di 1,8°, noto anche come motore NEMA 23.
Questo motore è ampiamente utilizzato per il controllo ad alta precisione.
Per raggiungere il circuito chiuso, per un controllo di maggiore precisione, è necessario un codificatore per fornire un segnale di feedback.
L'encoder utilizzato è un encoder ottico, e abbiamo diverse risoluzioni tra cui 500, 1000, 2000 PPR e più.
Il codificatore contiene tre canali: segnale A, segnale B e segnale indice.
La dimensione del motore è di 57 mm, e abbiamo diverse altezze per opzione.
Con un'altezza maggiore, il motore ha una coppia maggiore, un peso maggiore e un costo maggiore.
Si prega di confermare i parametri del motore e dell'encoder prima di confermare l'ordine.
Dimensione meccanica: mm
Applicazioni tipiche
- Stampa 3D
- Attrezzature di monitoraggio
- Macchine mediche
- Automazione automatica
- Veicolo da macchina
- Macchine per incisione CNC
- Macchina bancomat
Parametri del motore:
|
Angolo di passo (°) |
Lunghezza del motore (mm) |
Torsione di tenuta (kg*cm) |
Corrente /fase (A/fase) |
Resistenza (Ω/fase) |
Induttanza (mH/fase) |
Numero di conduttori |
Inerzia di rotazione (g*cm2) |
Peso (KG) |
| 0.9 | 41 | 3.9 | 1 | 5.7 | 8 | 6 | 120 | 0.45 |
| 1.8 | 41 | 3.9 | 2 | 1.4 | 1.4 | 8 | 150 | 0.47 |
| 0.9 | 51 | 7.2 | 2 | 1.6 | 2.2 | 6 | 280 | 0.59 |
| 1.8 | 51 | 9 | 2 | 1.8 | 2.7 | 8 | 230 | 0.59 |
| 0.9 | 56 | 12 | 2.8 | 0.9 | 3.3 | 4 | 300 | 0.7 |
| 1.8 | 56 | 9 | 2 | 1.8 | 2.5 | 6 | 280 | 0.68 |
| 0.9 | 76 | 18 | 2.8 | 1.15 | 5.6 | 4 | 480 | 1 |
| 1.8 | 76 | 13.5 | 3 | 1 | 1.6 | 6 | 440 | 1.1 |
| 1.8 | 100 | 30 | 4.2 | 0.75 | 3 | 4 | 700 | 1.3 |
| 1.8 | 112 | 31 | 4.2 | 0.9 | 3.8 | 4 | 800 | 1.4 |
Parametri dell'encoder:
| Tipo di codificatore | Codificatore ottico |
| Risoluzione | 100/200/500/1000/1024/2000/2500PPR |
| Segnale di uscita | Segnale A, B, indice |
| Fornitore di alimentazione | 5V di corrente continua |
| Frequenza massima di risposta | 100 kHz |
| Velocità di rotazione massima | 3000 giri al minuto |
Curva di coppia di riferimentoI prodotti di cui sopra sono solo modelli rappresentativi, possiamo personalizzare i prodotti secondo i requisiti del cliente.Include la lunghezza e il diametro dell'albero. La nostra azienda può anche fornire servizi OEM.
Presentazione dettagliata del prodotto
Riguardo al motore a passo ibrido:
I motori stepper ibridi sono generalmente a forma quadrata e un motore stepper può essere identificato dalla sua forma esterna unica.
Un motore a passo ibrido ha un angolo di passo di 1,8° ((200 passi/revoluzione) o un angolo di passo di 0,9° (400 passi/revoluzione).
Esistono diversi modi per nominare un motore a passo ibrido:
Per unità metrica (unità: mm) o per unità imperiale (unità: pollice)
Ad esempio, un motore da 42 mm = un motore passo a passo da 1,7 pollici.
Quindi un motore da 42 mm può anche essere chiamato motore NEMA 17.
Spiegazione del nome del motore a passo ibrido:
Per esempio, motore passo 42HS40:
42 significa che la dimensione è di 42 mm, quindi è un motore NEMA17.
HS significa motore stepper ibrido.
40 significa che l'altezza del motore è di 40 mm.
Abbiamo diverse altezza per i clienti di scegliere, con maggiore altezza, un motore avrà maggiore coppia, maggiore peso, e prezzo più alto.
Questa è la struttura interna di un normale motore a passo ibrido.
Applicazione del motore passo-passo ibrido:
A causa dell'elevata risoluzione dei motori a passo ibridi (200 o 400 passi per rivoluzione), sono ampiamente utilizzati per applicazioni che richiedono un'elevata precisione, come:
Stampa 3D
Controlli industriali (cnc, fresatrici automatiche, macchine tessili)
Periferie per computer
Macchine per imballaggio
E altri sistemi automatici che richiedono un controllo di alta precisione.
