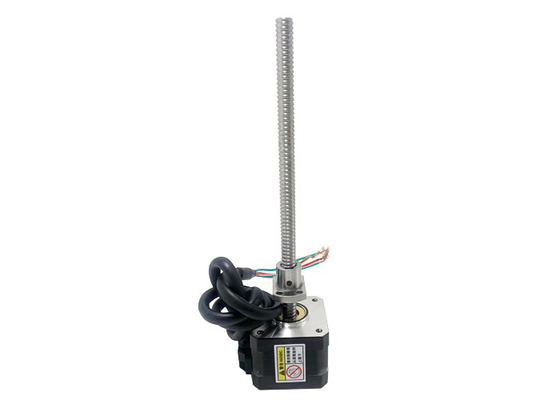

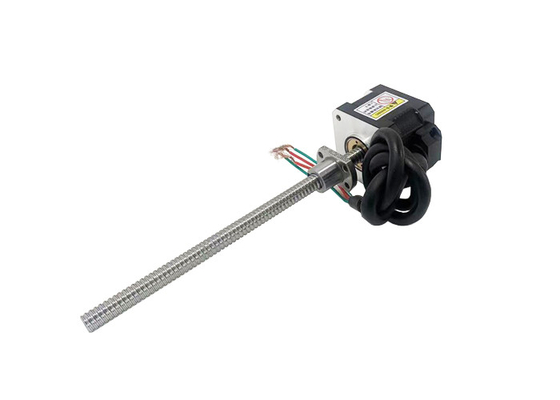

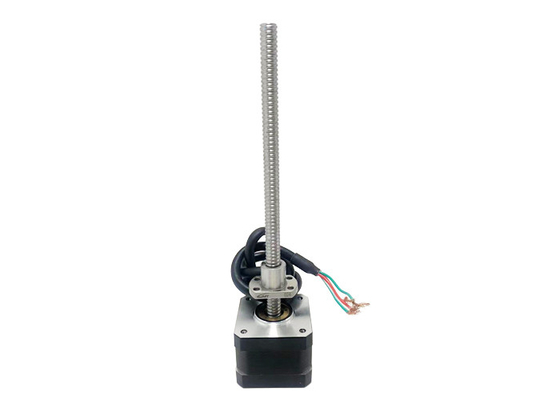

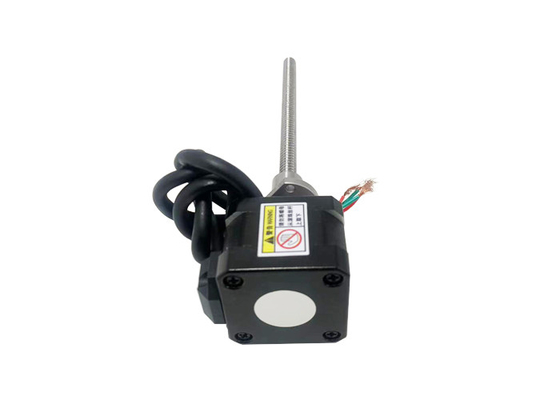

Tensione ibrida 2,1/3.7V 1A corrente, 4 fili di piombo di angolo di punto del motore passo a passo 1.8° della vite della palla del NEMA 17 (42mm)
Luogo di origine | La Cina |
---|---|
Marca | VIC-TECH |
Certificazione | RoHS |
Numero di modello | VSM42BSHSM |
Quantità di ordine minimo | 1Unit |
Prezzo | $71~$143/Unit |
Imballaggi particolari | Il pacchetto standard dell'esportazione, o può essere personalizzato |
Tempi di consegna | 15-30 giorni del lavoro |
Termini di pagamento | Western Union, T/T, L/C, MoneyGram |
Capacità di alimentazione | 1000000 unità/anno |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDimensione del motore | 42mm | Angolo di punto | 1.8° |
---|---|---|---|
Tensione (v) | 2.1 / 3,7 | Corrente (A) | 1 |
Resistenza (ohm) | 2.1 / 3,7 | Induttanza (MH) | 1.5 / 2,3 |
Fili di piombo | 4 | Città | Changzhou |
Nema 17 (42 mm) motore passo a passo a vite a sfera ibrida 1.8° angolo passo tensione 2.1 / 3.7V corrente 1A,4 fili di piombo
Motore passo-passo ibrido Nema 17 (42 mm), bipolare, a 4 ruote, vite a sfera, basso rumore, lunga durata, alte prestazioni, certificato CE e RoHS.
Descrizioni:
Nome del prodotto |
Motore passo-passo a vite a sfera ibrido da 42 mm |
Modello |
VSM42BSHSM |
Tipo |
motori a passo ibridi |
Angolo di passo |
10,8° |
Voltaggio (V) |
2.6 / 3.3 / 2 / 2.5 |
Corrente (A) |
1.5 / 2.5 |
Resistenza (Ohm) |
1.8 / 2.2 / 0.8 / 1 |
Induttanza (mH) |
2.6 / 4.6 / 1.8 / 2.8 |
Cavi a piombo | 4 |
Lunghezza del motore (mm) |
34 / 40 / 48 / 60 |
Temperatura ambiente | -20°C ~ +50°C |
Aumento della temperatura | 80.000 al massimo. |
Forza dielettrica | 1mA Max. @ 500V, 1KHz, 1sec. |
Resistenza all'isolamento | 100MΩ Min. @500Vdc |
Certificazioni:
Parametri elettrici:
Dimensione del motore |
Voltaggio Fase (V) |
Corrente Fase (A) |
Resistenza Fase (Ω) |
Induttanza Fase (mH) |
Numero di Cavi a piombo |
Inerzia del rotore (g.cm)2) |
Peso del motore (g) |
Lunghezza del motore L (mm) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
Disegno di contorno esterno del motore standard VSM42BSHSM:
Nota:
La lunghezza della vite può essere personalizzata
La lavorazione su misura è praticabile alla fine della vite a piombo
Si prega di contattarci per ulteriori specifiche di vite a sfera.
VSM42BSHSMBall nut 0801 o 0802 disegno di contorno:
VSM42BSHSMBall nut 1202 disegno di contorno:
VSM42BSHSMBall nut 1205 disegno di contorno:
VSM42BSHSMBall nut 1210 disegno di contorno:
Curva di velocità e spinta:
42 serie 34mm lunghezza motore bipolare Chopper drive
100% di frequenza di impulso di corrente e curva di spinta
42 serie 40mm lunghezza motore bipolare Chopper drive
100% di frequenza di impulso di corrente e curva di spinta
Piombo (mm) | Velocità lineare (mm/s) | |||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Condizione di prova:Propulsore per elicottero, senza ramping, mezzo micro-stepping, tensione di azionamento 40V
42 serie 48 mm lunghezza motore bipolare Chopper drive
100% di frequenza di impulso di corrente e curva di spinta
42 serie 60mm lunghezza motore bipolare Chopper drive
100% di frequenza di impulso di corrente e curva di spinta
Piombo (mm) | Velocità lineare (mm/s) | |||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Condizione di prova:Propulsore per elicottero, senza ramping, mezzo micro-stepping, tensione di azionamento 40V
Domeni di applicazione:
attrezzature di automazione:Questi motori possono essere utilizzati in una varietà di attrezzature di automazione come linee di assemblaggio automatizzate, macchine di imballaggio, sistemi di stoccaggio automatizzati e altro ancora.Forniscono un posizionamento di alta precisione e un controllo affidabile del movimento per manipolare e posizionare con precisione i pezzi da lavorare.
Stampe 3D:I motori stepper a vite a sfera ibrida da 42 mm possono essere utilizzati negli assi in movimento delle stampanti 3D per un posizionamento preciso e un controllo del movimento della testina di stampa.possono essere ottenuti risultati di stampa di alta qualità.
Macchine utensili CNC:Questi motori possono essere utilizzati negli assi di movimento di macchine utensili CNC come tavole di posizionamento XYZ, fresatrici e macchine di incisione.un'elevata coppia di uscita e un controllo del movimento affidabile per l'elaborazione e l'incisione di precisione.
Apparecchiature mediche:I motori stepper a vite a sfera ibrida da 42 mm possono essere utilizzati in attrezzature mediche come attrezzature di imaging medico, robot chirurgici e strumenti medici automatizzati.Forniscono un controllo preciso della posizione e un movimento stabile per manipolare e automatizzare i processi medici.
Macchine e apparecchi tessili:Questi motori possono essere utilizzati per vari assi di movimento delle macchine tessili, quali telai, macchine da cucire, macchine da ricamo, ecc.di alte precisioni per la produzione e la trasformazione di tessuti.
Robotica:I motori passo a passo a vite a sfera ibridi da 42 mm sono utilizzati nelle giunzioni e negli attuatori dei robot.Forniscono un controllo preciso della posizione e un'elevata coppia di uscita e vengono utilizzati per realizzare un movimento e un funzionamento precisi dei robot.
Vantaggi:
Alta precisione di posizionamento:I motori stepper a vite a sfera ibrida da 42 mm offrono un'elevata precisione di posizionamento.Questo permette al motore di raggiungere e mantenere con precisione la posizione desiderata, che è fondamentale in applicazioni che richiedono un posizionamento preciso.
Aumento della coppia di uscita:Questi motori forniscono una maggiore coppia di uscita rispetto ai motori stepper standard.con conseguente miglioramento della trasmissione della coppiaCiò consente al motore di guidare carichi più grandi o superare resistenze più elevate, rendendolo adatto ad applicazioni con esigenze di coppia più elevate.
Capacità di carico aumentata:Il sistema di trasmissione a vite a sfera di questi motori fornisce una migliore capacità di carico.che consente al motore di gestire carichi più elevati e mantenere la stabilità durante il funzionamentoQuesto li rende adatti per applicazioni che comportano il trasporto di carichi pesanti o il lavoro in ambienti difficili.
Diminuzione delle reazioni:Il meccanismo di vite a sfera utilizzato in questi motori aiuta a ridurre al minimo il contraccolpo,con conseguente miglioramento del controllo del movimento e della precisione del posizionamentoLa ridotta reazione di contrasto garantisce che il motore risponda con precisione ai segnali di controllo, rendendolo adatto per applicazioni che richiedono un controllo rigoroso del movimento.
Maggiore efficienza:I motori passo a passo ibridi a vite a sfera offrono una maggiore efficienza rispetto ai motori passo a passo tradizionali.che si traduce in una migliore conversione dell'energia e una riduzione delle perdite di potenzaCiò si traduce in una maggiore efficienza complessiva e in un minore consumo di energia, rendendoli più convenienti ed ecologici.
Funzionamento senza intoppi:Il meccanismo a vite a sfera fornisce un movimento lineare più fluido e preciso rispetto ad altri sistemi di trasmissione.garantire prestazioni più silenziose e stabiliDi conseguenza, questi motori sono adatti per applicazioni in cui il rumore e le vibrazioni devono essere ridotti al minimo.
Longevità e affidabilità:I motori stepper a vite a sfera ibrida da 42 mm sono progettati per una durata di vita lunga e durabile.garantisce prestazioni affidabili e costanti anche in condizioni operative difficiliCiò comporta una riduzione dei requisiti di manutenzione e un miglioramento dell'affidabilità del sistema.
Requisiti di selezione del motore:
Movimento/direzione di montaggio
Requisiti di carico
¢Requisiti per l'infarto
Requisiti di lavorazione terminale
¢Ricorsi di precisione
Requisiti di feedback dell'encoder
¢Requisiti di regolazione manuale
Ricorsi ambientali
