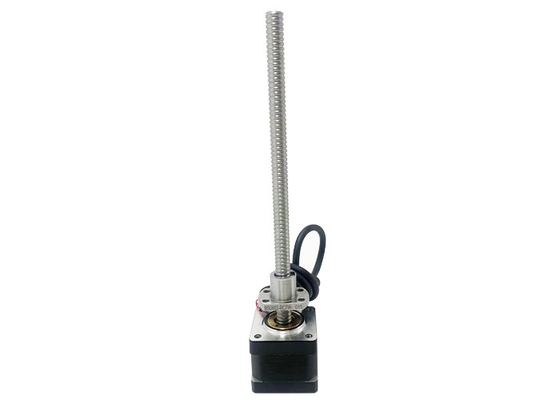

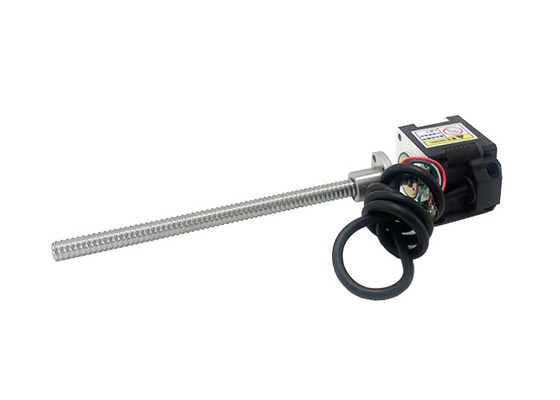

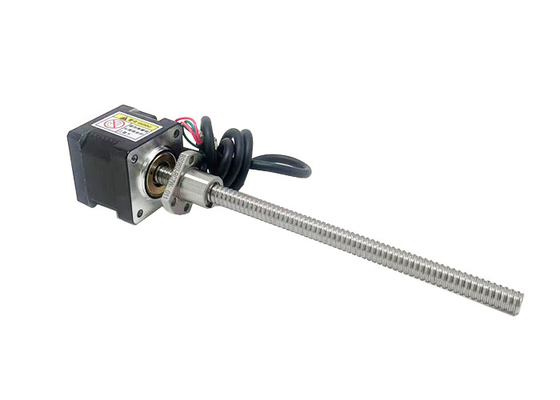

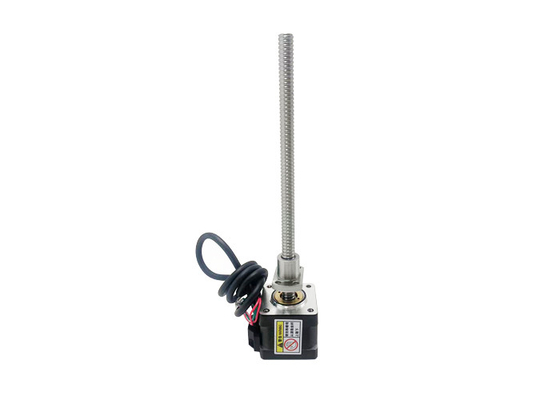

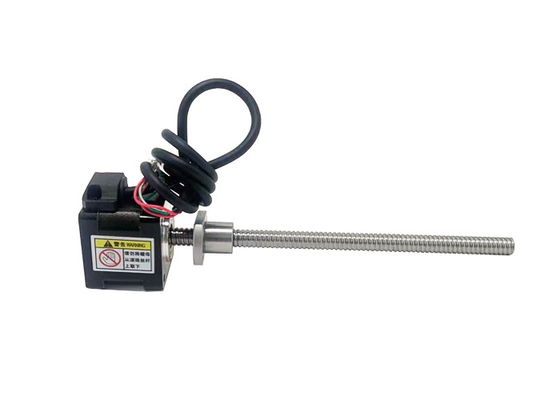

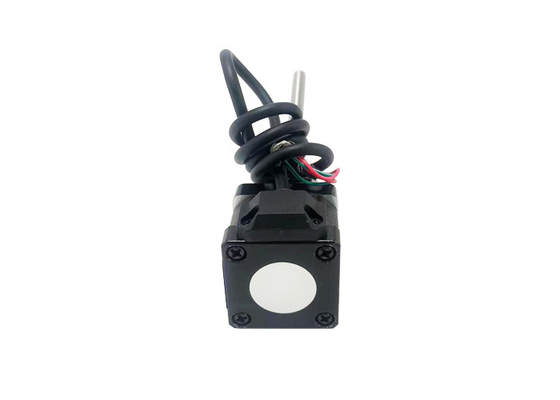

Nema 14 35mm Motore stepper a vite a sfera ibrida 1,8° angolo passo tensione 1,4 / 2,9V corrente 1,5A,4 fili di piombo
| Luogo di origine | La Cina |
|---|---|
| Marca | VIC-TECH |
| Certificazione | RoHS |
| Numero di modello | VSM35BSHSM |
| Quantità di ordine minimo | 1Unit |
| Prezzo | $85~$171/Unit |
| Imballaggi particolari | Il pacchetto standard dell'esportazione, o può essere personalizzato |
| Tempi di consegna | 15-30 giorni del lavoro |
| Termini di pagamento | Western Union, T/T, L/C, MoneyGram |
| Capacità di alimentazione | 1000000 unità/anno |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Dimensioni del motore | 35 mm | Angolo di passo | 10,8° |
|---|---|---|---|
| Voltaggio (V) | 1.4 / 2,9 | Corrente (A) | 1.5 |
| Resistenza (Ohm) | 0.95 / 1,9 | Induttanza (MH) | 1.5 / 2,3 |
| Cavi a piombo | 4 | Città | Changzhou |
| Evidenziare | 1.8° motore passo-passo a vite a sfera ibrido,1.5Un motore passo-passo a vite a sfera ibrido,Motore passo a passo ibrido del NEMA 14 |
||
Descrizione di prodotto
Nema 14 (35 mm) motore passo a passo a vite a sfera ibrida 1.8° angolo passo tensione 1.4 / 2.9V corrente 1.5A,4 fili di piombo
Motore passo-passo ibrido Nema 14 (35 mm), bipolare, a 4 ruote, vite a sfera, basso rumore, lunga durata, alte prestazioni, certificato CE e RoHS.
Descrizioni:
|
Nome del prodotto |
Motore passo-passo a vite a sfera ibrido da 35 mm |
|
Modello |
VSM35BSHSM |
|
Tipo |
motori a passo ibridi |
|
Angolo di passo |
10,8° |
|
Voltaggio (V) |
1.4 / 2.9 |
|
Corrente (A) |
1.5 |
|
Resistenza (Ohm) |
00,95 / 1.9 |
|
Induttanza (mH) |
1.5 / 2.3 |
| Cavi a piombo | 4 |
|
Lunghezza del motore (mm) |
34 / 45 |
| Temperatura ambiente | -20°C ~ +50°C |
| Aumento della temperatura | 80.000 al massimo. |
| Forza dielettrica | 1mA Max. @ 500V, 1KHz, 1sec. |
| Resistenza all'isolamento | 100MΩ Min. @500Vdc |
Certificazioni:
Parametri elettrici:
| Dimensione del motore |
Voltaggio/ Fase (V) |
Corrente/ Fase (A) |
Resistenza/ Fase (Ω) |
Induttanza/ Fase (mH) |
Numero di Cavi a piombo |
Inerzia del rotore (g.cm)2) |
Peso del motore (g) |
Lunghezza del motore L (mm) |
| 35 | 1.4 | 1.5 | 0.95 | 1.4 | 4 | 20 | 190 | 34 |
| 35 | 2.9 | 1.5 | 1.9 | 3.2 | 4 | 30 | 230 | 47 |
Disegno di contorno esterno del motore standard VSM35BSHSM:
Nota:
La lunghezza della vite può essere personalizzata
La lavorazione su misura è praticabile alla fine della vite a piombo
Si prega di contattarci per ulteriori specifiche di vite a sfera.
VSM35BSHSMBall nut 0801 o 0802 disegno di contorno:
VSM35BSHSMBall nut 1202 disegno di contorno:
VSM35BSHSMBall nut 1205 disegno di contorno:
VSM35BSHSMBall nut 1210 disegno di contorno:
Curva di velocità e spinta:
35 serie 34mm lunghezza motore bipolare Chopper drive
100% di frequenza di impulso di corrente e curva di spinta
35 serie 47mm lunghezza motore bipolare Chopper drive
100% di frequenza di impulso di corrente e curva di spinta
| Piombo (mm) | Velocità lineare (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Condizione di prova:Azionamento dell'elicottero, senza ramping, mezzo micro-stepping, tensione di azionamento 24V
Domeni di applicazione:
Automazione industriale
Macchine CNC
Stampa 3D
Dispositivi medici
Attrezzature di laboratorio
Sistemi ottici
Imballaggio ed etichettatura
Apparecchiature per semiconduttori
Vantaggi:
Alta precisione di posizionamento
Eccellente coppia di uscita
Alta efficienza
Basse vibrazioni e rumore
Affidabilità e durata
Dimensioni compatte
Controllo e funzionamento semplici
Requisiti di selezione del motore:
Movimento/direzione di montaggio
Requisiti di carico
¢Requisiti per l'infarto
Requisiti di lavorazione terminale
¢Ricorsi di precisione
Requisiti di feedback dell'encoder
¢Requisiti di regolazione manuale
Ricorsi ambientali
