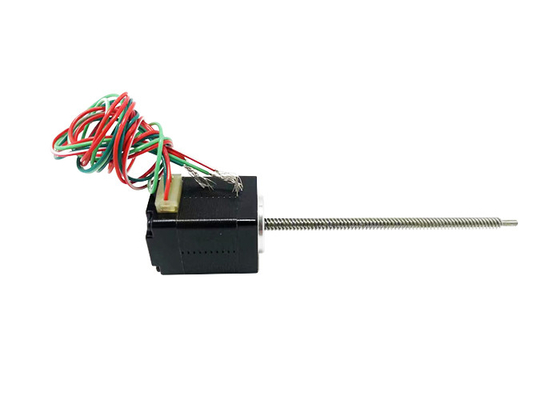

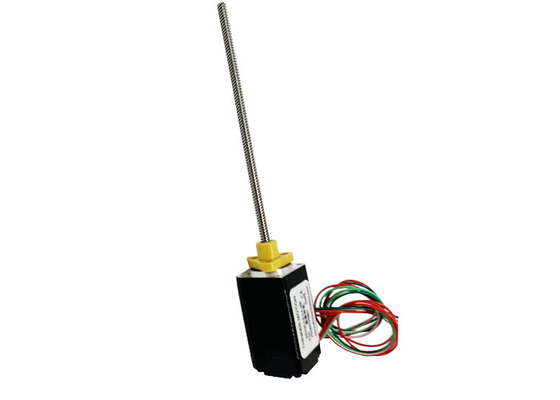

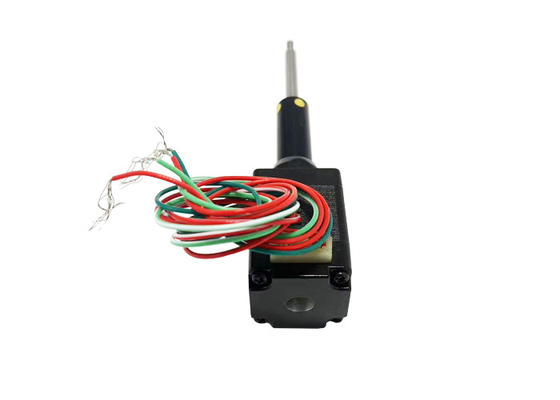

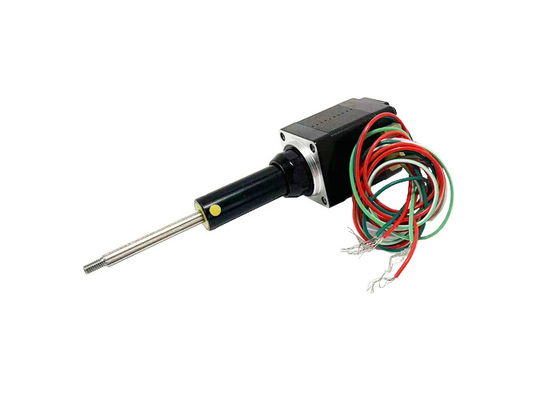

Motore passo a passo ibrido del NEMA 8 (20mm), bipolare, 4 cavo, madrevite dell'ACME, a basso rumore, lunga vita, rendimento elevato
Luogo di origine | La Cina |
---|---|
Marca | VIC-TECH |
Certificazione | RoHS |
Numero di modello | VSM20HSM |
Quantità di ordine minimo | 1Unit |
Prezzo | $33~$78/Unit |
Imballaggi particolari | Il pacchetto standard dell'esportazione, o può essere personalizzato |
Tempi di consegna | 15-30 giorni del lavoro |
Termini di pagamento | Western Union, T/T, L/C, MoneyGram |
Capacità di alimentazione | 1000000 unità/anno |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDimensione del motore | 20mm | Tensione/fase | 2.5 / 6.3V |
---|---|---|---|
Corrente/fase | 0.5A | Resistenza/fase | 5.1 / 12.5Ω |
Induttanza/fase | 1.5 / 4.5mH | Numero dei fili di piombo | 4 |
Inerzia del rotore | 2 g·² di cm | Città | Changzhou |
Motore passo-passo ibrido Nema 8 (20 mm), bipolare, a 4 ruote, vite a piombo ACME, basso rumore, lunga durata, alte prestazioni

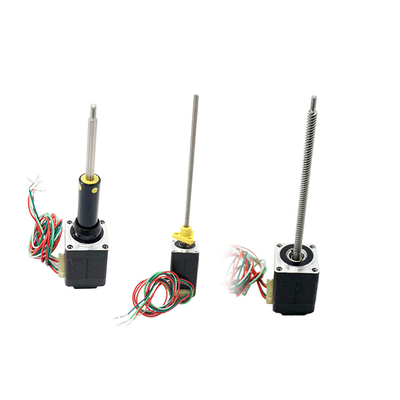

Questo motore a passo ibrido da 20 mm è disponibile in tre tipi: azionato esternamente, attraverso l'asse e attraverso l'asse fisso.
Disegno di contorno esterno del motore standard VSM20HSM:
Descrizioni:
Nome del prodotto |
20 mm Motori a passo ibridi azionati esternamente |
Modello |
VSM20HSM |
Tipo |
motori a passo ibridi |
Angolo di passo |
10,8° |
Voltaggio (V) |
2.5 / 6.3 |
Corrente (A) |
0.5 |
Resistenza (Ohm) |
5.1 / 12.5 |
Induttanza (mH) |
1.5 / 4.5 |
Cavi a piombo | 4 |
Torsione di tenuta (N.m) |
0.02 / 0.04 |
Lunghezza del motore (mm) |
30 / 42 |
Temperatura ambiente | -20°C ~ +50°C |
Aumento della temperatura | 80.000 al massimo. |
Forza dielettrica | 1mA Max. @ 500V, 1KHz, 1sec. |
Resistenza all'isolamento | 100MΩ Min. @500Vdc |
Certificazioni:
Parametri elettrici:
Dimensione del motore |
Tensione/ Fase (V) |
Corrente/ Fase (A) |
Resistenza/ Fase (Ω) |
Induttanza/ Fase (mH) |
Numero di Cavi a piombo |
Inerzia del rotore (g.cm)2) |
Torsione di tenuta (N.m.) |
Lunghezza del motore L (mm) |
20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
Parametri tecnici generali:
Disponibilità radiale | 0.02 mm Max (450 g di carico) | Resistenza dell'isolamento | 100MΩ @500VDC |
Disponibilità assiale | 0.08 mm Max (450 g di carico) | Resistenza dielettrica | 500VAC, 1mA, 1s@1KHZ |
Carico radiale massimo | 15N (20 mm dalla superficie della flange) | Classe di isolamento | Classe B (80K) |
Carico assiale massimo | 5N | Temperatura ambiente | -20°C ~ +50°C |
Specificità della vite:
Diametro della vite a piombo ((mm) | Piombo ((mm) | Passo (mm) | Forza di blocco automatico |
3.5 | 0.6096 | 0.003048 | 80 |
3.5 | 1 | 0.005 | 40 |
3.5 | 2 | 0.01 | 10 |
3.5 | 4 | 0.02 | 1 |
3.5 | 8 | 0.04 | 0 |
Curva di coppia-frequenza:
Condizione di prova:
Azionamento per elicottero, mezzo micro-stepping, tensione di azionamento 24V
Domeni di applicazione:
Stampa 3D:I motori passo-passo ibridi da 20 mm possono essere utilizzati per il controllo del movimento nelle stampanti 3D per guidare la testa di stampa, il sistema di movimento del palco e dell'asse.
attrezzature di automazione: questi motori passo a passo sono comunemente utilizzati in attrezzature di automazione, come macchine di imballaggio automatiche, linee di assemblaggio automatiche, braccia robotiche di movimentazione automatica, ecc.,per il controllo della posizione e della velocità precise.
Robotica:Nel campo della robotica, i motori a passo ibridi da 20 mm vengono utilizzati per controllare i movimenti articolari dei robot per un controllo preciso dell'atteggiamento e della posizione.
Macchine utensili CNC:Questi motori passo a passo sono utilizzati anche nelle macchine utensili CNC per guidare movimenti precisi di strumenti o tavoli per un'elaborazione ad alta precisione.
Attrezzature mediche:In attrezzature mediche, i motori passo a passo ibridi da 20 mm possono essere utilizzati per controllare con precisione il movimento dei componenti delle attrezzature mediche, come robot chirurgici e sistemi di somministrazione di farmaci.
Apparecchiature per autoveicoli:Nell'industria automobilistica, questi motori passo a passo possono essere utilizzati per controllare la posizione e il movimento dei componenti automobilistici, come i sistemi di sollevamento e abbassamento delle finestre, i sistemi di regolazione dei sedili,e così via..
Smart Home:Nel campo della smart home, i motori a passo ibridi da 20 mm possono essere utilizzati per controllare l'apertura e la chiusura delle tende, le telecamere rotanti nei sistemi di sicurezza domestica, ecc.
Questi sono solo alcuni dei settori di applicazione comuni dei motori passo a passo ibridi da 20 mm, infatti, i motori passo a passo hanno una vasta gamma di applicazioni in vari settori e settori.Gli scenari d'uso specifici dipendono anche dalle specifiche specifiche, requisiti di prestazione e di controllo.
Vantaggi:
Accuratezza e capacità di posizionamento:I motori stepper ibridi offrono un'elevata precisione e capacità di posizionamento per movimenti di passo sottili, spesso con angoli di passo bassi come 1,8 gradi o 0,9 gradi,con conseguente controllo della posizione più preciso.
Torque elevata e velocità elevata:I motori stepper ibridi sono strutturalmente progettati per fornire un'elevata coppia di uscita e, con il driver e il regolatore giusti, un'alta velocità.Questo li rende adatti per applicazioni che richiedono sia un'elevata coppia che un movimento ad alta velocità.
Controllabilità e programmabilità:I motori stepper ibridi sono un sistema di controllo a circuito aperto con una buona regolabilità.risultante in sequenze di movimento altamente programmabili e controllabili.
Azionamento e controllo semplici:I motori stepper ibridi hanno circuiti di azionamento e controllo relativamente semplici rispetto ad altri tipi di motori.I codificatori sono dotati di un sistema di controllo automatico, che può essere controllato direttamente dai driver e dai controller appropriati.Ciò semplifica la progettazione e l'installazione del sistema e riduce i costi.
Alta affidabilità e stabilità:I motori stepper ibridi offrono un'elevata affidabilità e stabilità grazie alla loro semplice costruzione, al piccolo numero di parti mobili e alla progettazione senza spazzole.avere una lunga durata di vita, e fornire prestazioni stabili con un uso e un funzionamento corretti.
Efficienza energetica e basso rumore:I motori stepper ibridi sono efficienti dal punto di vista energetico, fornendo un'elevata coppia di uscita a potenza relativamente bassa.dando loro un vantaggio nelle applicazioni sensibili al rumore.
Requisiti di selezione del motore:
Movimento/direzione di montaggio
Requisiti di carico
¢Requisiti per l'infarto
Requisiti di lavorazione terminale
¢Ricorsi di precisione
Requisiti di feedback dell'encoder
¢Requisiti di regolazione manuale
Ricorsi ambientali
