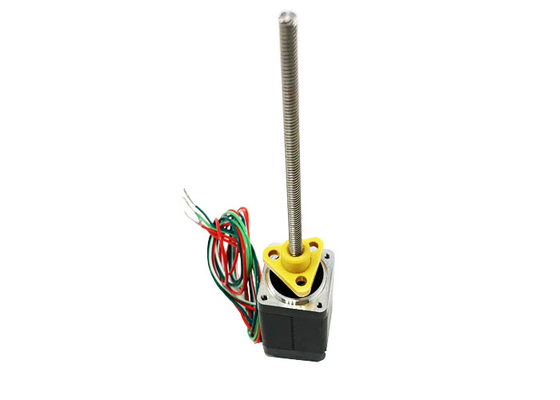

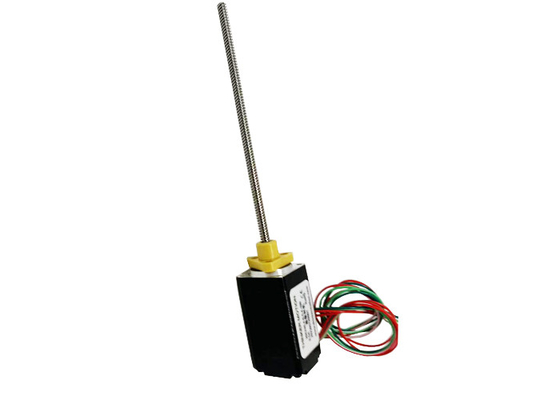

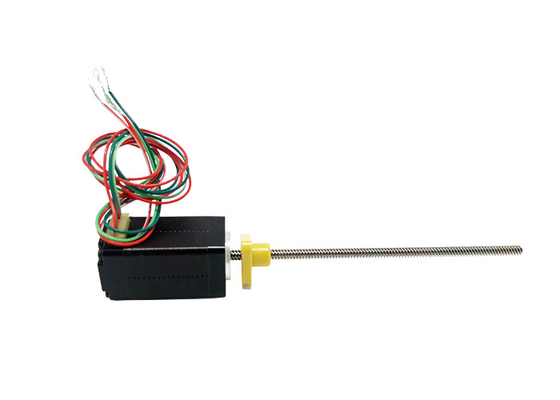

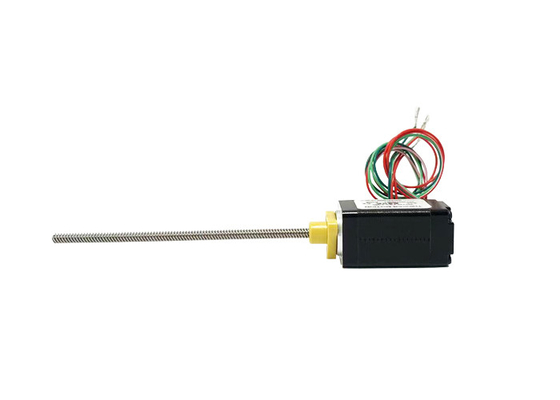

Motore passo-passo lineare ibrido a vite con comando esterno da 20 mm 2,5 V a 2 fasi per apparecchiature mediche
| Place of Origin | China |
|---|---|
| Marca | VIC-TECH |
| Certificazione | RoHS |
| Model Number | VSM20HS30-C2-0254-100-01 |
| Minimum Order Quantity | 1Unit |
| Prezzo | $32.8~$45.7/Unit |
| Packaging Details | Standard export package, or can be customized |
| Delivery Time | 15-30 work days |
| Payment Terms | Western Union, T/T, L/C, MoneyGram |
| Supply Ability | 1000000 Units/year |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Motor size | 20mm | Voltage/Phase | 2.5 / 6.3V |
|---|---|---|---|
| Current/Phase | 0.5A | Resistance/Phase | 5.1 / 12.5Ω |
| Inductance/Phase | 1.5 / 4.5mH | Number of lead wires | 4 |
| Rotor inertia | 2 g·cm² | city | Changzhou |
| Evidenziare | 2.5V Hybrid Linear Stepper Motor,Motore stepper lineare ibrido da 20 mm,Motore a passo lineare ibrido a 2 fasi |
||
Descrizione di prodotto
Motore passo-passo lineare ibrido a vite con comando esterno da 20 mm 2,5 V a 2 fasi per apparecchiature mediche
Motore passo-passo ibrido Nema 8 (20 mm), bipolare, 4 conduttori, basso rumore, lunga durata, alte prestazioni, certificato CE e RoHS.
VSM20HS30-C2-0254-100-01 Motori standard ad azionamento esterno Vista esterna:
Descrizioni:
|
nome del prodotto |
Motori passo-passo ibridi da 20 mm azionati esternamente |
|
Modello |
VSM20HS30-C2-0254-100-01 |
|
Tipo |
motori passo-passo ibridi |
|
Angolo del passo |
1,8° |
|
Tensione (V) |
2.5/6.3 |
|
Corrente (A) |
0,5 |
|
Resistenza (Ohm) |
5.1/12.5 |
|
Induttanza (mH) |
1.5 / 4.5 |
| Fili di piombo | 4 |
|
Coppia di tenuta (Nm) |
0,02/0,04 |
|
Lunghezza motore (mm) |
30/42 |
| Temperatura ambiente | -20℃ ~ +50℃ |
| Aumento della temperatura | 80K massimo. |
| Rigidità dielettrica | 1 mA max.@ 500V, 1KHz, 1Sec. |
| Resistenza di isolamento | 100 MΩ min.@500Vcc |
Certificazioni:
Parametri elettrici:
| Dimensioni del motore |
Voltaggio/ Fase (V) |
Attuale/ Fase (UN) |
Resistenza/ Fase (Ω) |
Induttanza/ Fase (mH) |
Numero di Fili di piombo |
Inerzia del rotore (g.cm2) |
Coppia di tenuta (Nm) |
Lunghezza motore L (mm) |
| 20 | 2.5 | 0,5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0,5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
Parametri tecnici generali:
| Gioco radiale | 0,02 mm massimo (450 g di carico) | Resistenza di isolamento | 100 MΩ a 500 V CC |
| Gioco assiale | 0,08 mm massimo (450 g di carico) | Rigidità dielettrica | 500VAC, 1mA, 1s@1KHZ |
| Carico radiale massimo | 15N (20mm dalla superficie della flangia) | Classe di isolamento | Classe B (80K) |
| Carico assiale massimo | 5N | Temperatura ambiente | -20℃ ~ +50℃ |
Specifiche della vite:
| Diametro vite di comando (mm) | Piombo (mm) | Passo (mm) | Spegni la forza autobloccante (N) |
| 3.5 | 0,6096 | 0.003048 | 80 |
| 3.5 | 1 | 0,005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
Curva coppia-frequenza:
Condizione di test:
Azionamento chopper, half micro-stepping, tensione di azionamento 24V
Aree di applicazione:
Dispositivi medici:I motori passo-passo ibridi da 20 mm azionati esternamente sono ampiamente utilizzati nel campo dei dispositivi medici, come siringhe mediche, pompe per infusione, macchine respiratorie e così via.Le sue caratteristiche di alta precisione e bassa rumorosità possono garantire la sicurezza e la stabilità delle apparecchiature mediche.
Strumenti da laboratorio:I motori passo-passo ibridi out-drive da 20 mm sono anche comunemente usati negli strumenti di laboratorio, come analizzatori automatici, cromatografi liquidi, gascromatografi e così via.La sua elevata precisione e controllabilità possono garantire l'accuratezza e la stabilità dei risultati sperimentali.
Strumenti ottici visivi:Nel campo degli strumenti ottici visivi, i motori passo-passo ibridi out-drive da 20 mm sono comunemente utilizzati in obiettivi autofocus, videocamere, telescopi e altre apparecchiature per ottenere funzioni di messa a fuoco e tracciamento ad alta precisione.
Semiconduttore:I motori passo-passo ibridi out-drive da 20 mm sono anche ampiamente utilizzati nelle apparecchiature per semiconduttori, come apparecchiature per la produzione di semiconduttori, taglierine per wafer, apparecchiature per l'imballaggio di semiconduttori e così via.La loro elevata precisione e controllabilità possono garantire l'accuratezza e la stabilità del processo di produzione dei semiconduttori.
Comunicazione:Nel campo della comunicazione, i motori passo-passo ibridi azionati esternamente da 20 mm sono comunemente utilizzati nelle apparecchiature di comunicazione, come apparecchiature di comunicazione in fibra ottica, apparecchiature di comunicazione satellitare.Le sue caratteristiche di alta precisione e basso rumore possono garantire la qualità di trasmissione e la stabilità delle apparecchiature di comunicazione.
Nuova energia:Nel campo della nuova energia, i motori passo-passo ibridi da 20 mm sono comunemente utilizzati nelle apparecchiature solari fotovoltaiche, come inseguitori solari, collettori solari, ecc. La sua elevata precisione e controllo possono garantire la qualità della trasmissione e la stabilità delle apparecchiature di comunicazione.La sua elevata precisione e controllabilità possono garantire l'efficienza e la stabilità delle apparecchiature solari.
Requisiti per la selezione del motore:
►Direzione movimento/montaggio
►Carica requisiti
►Requisiti di corsa
►Terminare i requisiti di lavorazione
►Requisiti di precisione
►Requisiti di feedback dell'encoder
►Requisiti di regolazione manuale
►Requisiti ambientali
