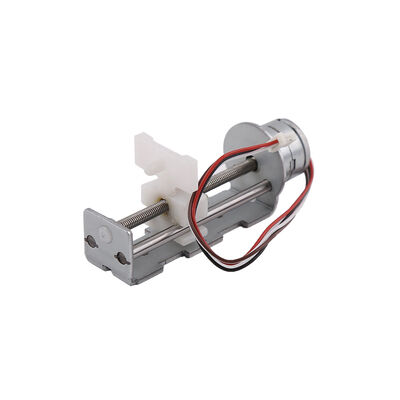

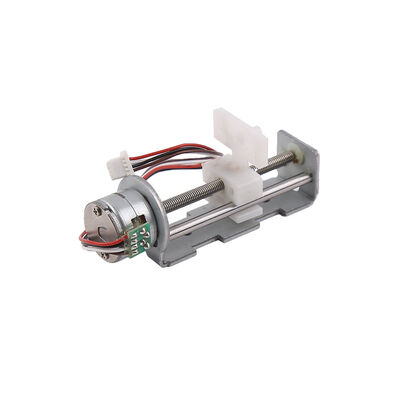

Motore passo-passo a cursore da 6V, diametro 15mm, mini motore passo-passo lineare con dado a cursore in POM

Progetto di design di un micro motore passo-passo da 15 mm di diametro con cursore in plastica per funzionamento lineare

Questo è un micro motore passo-passo di precisione da 15 mm di diametro con un passo di M3P0,5 mm sull'albero di uscita, che viene ruotato in spinta tramite viti e relative staffe.
L'angolo di passo base del motore è di 18 gradi e il motore esegue 20 passi a settimana, quindi la risoluzione dello spostamento può raggiungere 0,02 mm, ottenendo un controllo preciso.
La spinta di un motore da 15 mm di diametro è di circa 6 N, a seconda della frequenza di pilotaggio del cliente, e può essere testata su campioni reali
Il motore è dotato di un cursore in plastica per un facile collegamento con i componenti del cliente, con un risparmio sui costi. La corsa effettiva della vite è di 45 mm e la corsa effettiva appropriata della vite può anche essere personalizzata in base alle reali esigenze del cliente
L'attuatore adotta un metodo di pilotaggio segmentato per soddisfare i requisiti.
Grazie alle sue eccellenti caratteristiche come le dimensioni ridotte, l'alta precisione e il facile controllo, questo motore passo-passo in miniatura è ampiamente utilizzato in prodotti industriali, strumenti ottici, lenti, apparecchiature mediche di precisione e serrature automatiche.
La parte di ingresso del motore adotta FPC, ma può essere sostituita con pin di connessione, PCB e altre forme in base alle esigenze del cliente.
Il cursore del motore può essere personalizzato in base alle esigenze di installazione del cliente

Dimensione meccanica: MM

Applicazione principale

1) Fotocamera

2) Strumenti ottici

3) Lenti

4) Dispositivi medici di precisione

5) Serrature automatiche

Specifiche

Tipo di connessione filo per riferimento

Metodo di ingresso motore con tipo Pin,FPC, PCB, filo di piombo ecc. Questi possono essere personalizzati in base alle esigenze del cliente.
