fase ad angolo retto del motore passo a passo 2 di orizzontale del motore passo a passo 10mm dell'ingranaggio a vite 5V

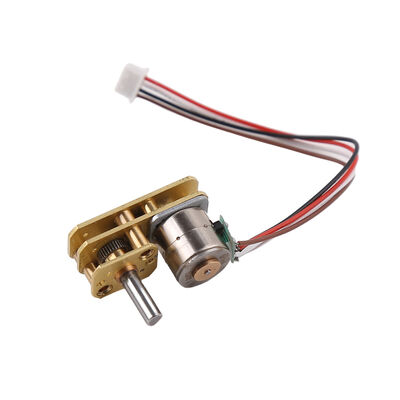

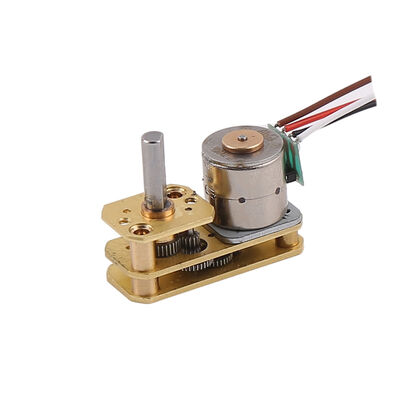

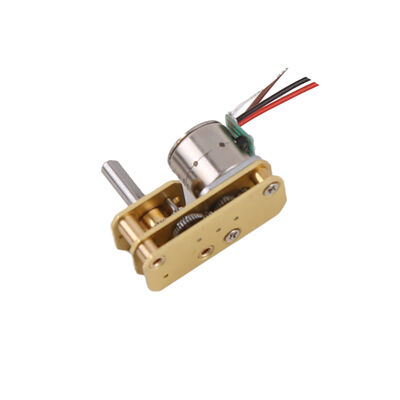

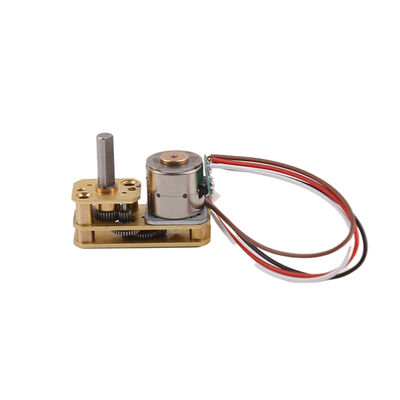

  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
  • 5V Worm Gear Stepper Motor 10mm Horizontal Right Angle Stepper Motor 2 Phase
Place of Origin China
Marca Vic-Tech motor
Certificazione RoHS
Model Number SM10-817G
Minimum Order Quantity 1 pc
Prezzo US$2.7~10
Packaging Details The product is packed with pearl cotton, and the outside is in a carton. Most bulk products use pallets for easy transportation and product protection
Delivery Time 3~15 days
Payment Terms T/T, D/P
Supply Ability 100000/month

Contattimi gratis campioni e buoni.

鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Type Permanent Magnet Geared Stepper Motor Phase 2 Phase
Current / Phase 0.15A Step Angle(degrees) 1.8 Degree
Rated Voltage 5V Or As Request Motor Length 16 Mm
Motor Weight 18 G Resistance 40 ±10%ohm
Shaft Customizable Gear Reduction Ratio 10:1~1000:1
Evidenziare

Motor passo-passo a vite senza fine 5V

,

Motore passo-passo ad angolo retto da 10 mm

,

Motore passo-passo orizzontale a 2 fasi
Lasciate un messaggio
Descrizione di prodotto

10 mm motore passo a passo a marcia 5V motore orizzontale ad angolo retto 2 fase mini motore a marcia

fase ad angolo retto del motore passo a passo 2 di orizzontale del motore passo a passo 10mm dell'ingranaggio a vite 5V 0



Si tratta di un motore a ingranaggi della serie 1024GB, che è un prodotto speciale che utilizza un motore passo a passo da 10 mm e una connessione speciale di un riduttore da 10 * 24 mm. È adatto per strumenti laser, attrezzature mediche,apparecchi per la fusione di fibre, ecc. decelerazione di corrispondenza

Se la velocità diminuisce, la coppia aumenta.



Tutti i suoi componenti sono elaborati in attrezzature di precisione, e allo stesso tempo, adotta una tecnologia di assemblaggio avanzata e affidabile, e ha le caratteristiche di un'elevata efficienza di trasmissione,basso rumore e elevata affidabilità.

Il rapporto di riduzione è 1: 10 1: 501 1: 100 1: 15 1: 200 1: 350 1: 380, può essere personalizzato 1: 500 1: 700 1: 1000

Il rapporto di riduzione può essere selezionato in base ai diversi requisiti di rotazione della coppia,

Il nostro team aziendale ha più di 10 anni di esperienza nella progettazione, sviluppo e produzione di micro motori, in modo da poter sviluppare e progettare prodotti in base alle esigenze speciali dei nostri clienti!



La domanda del cliente è la direzione dei nostri sforzi, si prega di sentirsi liberi di contattarci in qualsiasi momento!



RIMEMORIZZIO SPECIALE



A causa dell'uso della struttura degli ingranaggi a vermi, l'intero motore ha una struttura compatta, ma l'efficienza di questa struttura è relativamente bassa, quindi è necessario prestare particolare attenzione alla sua selezione.





SM10-817GParametri principali del passo passo della scatola di cambio:



NOME DEL PRODOTTO Motore passo-passo con ingranaggio a vermi da 10 mm
Modello SM10-817G
RESISTENZA 40Ω±7% (facoltativo 20 15 10 ohm)
Frequenza di inizio 900 PPS min. (AT 5,0 V DC)
Frequenza massima di innesco 1200 PPS min. (AT 5,0 V DC)
Pull in torque 3.5 gf-cm min. (AT 500 PPS, 5,0V DC)
Pull-out torque 4.2 gf-cm min. (AT 500 PPS, 5,0V DC)
Intervallo di temperatura di funzionamento -0~+55 °C
Rapporto di ingranaggio 10 ~ 1000
Servizio OEM e ODM DISPONIBILE
L'efficacia 10~20%
Distanze di velocità Motore (0~3000 giri al minuto) Fuoco di uscita (0~150 giri al minuto)





SM10-817G Disegno di uscita del motore passo passo:



fase ad angolo retto del motore passo a passo 2 di orizzontale del motore passo a passo 10mm dell'ingranaggio a vite 5V 1fase ad angolo retto del motore passo a passo 2 di orizzontale del motore passo a passo 10mm dell'ingranaggio a vite 5V 2





SM10-817G curva della coppia del passo passo:



Poiché esistono molte opzioni di velocità, la coppia di uscita può essere la coppia * rapporto di velocità * efficienza del motore,e la situazione specifica sarà generalmente determinata dopo aver testato il campione effettivoLa seguente è la curva di coppia del motore passo SM15 a titolo di riferimento.



fase ad angolo retto del motore passo a passo 2 di orizzontale del motore passo a passo 10mm dell'ingranaggio a vite 5V 3



Display del motore passo passo SM10-817G:



fase ad angolo retto del motore passo a passo 2 di orizzontale del motore passo a passo 10mm dell'ingranaggio a vite 5V 4

fase ad angolo retto del motore passo a passo 2 di orizzontale del motore passo a passo 10mm dell'ingranaggio a vite 5V 5

Tipo di collegamento del filo:

Metodo di ingresso del motore con tipo di pin

, FPC, PCB, filo di piombo ecc. Questi possono essere personalizzati in base alle esigenze del cliente.

fase ad angolo retto del motore passo a passo 2 di orizzontale del motore passo a passo 10mm dell'ingranaggio a vite 5V 6



TIPI DI AFFI:

Out standard dell'albero come segue, può anche essere personalizzato a causa dei disegni dell'utente

Benvenuti a contattare il servizio clienti per altri tipi

fase ad angolo retto del motore passo a passo 2 di orizzontale del motore passo a passo 10mm dell'ingranaggio a vite 5V 7

  • Tipo rotondo: DIA3 mm. 4 mm. 5 mm.
  • Tipo di taglio in D: DIA3-D2.5 DIA4-D3 ecc.
  • Tipo di vite: M3 M4 M5 serie
  • Tipo di trappola
  • Tipo di taglio I: DIA3-I2 DIA4-I3
  • Altro tipo: pozzo con buco ecc.
