Motore passo a passo a vite lineari ad alta precisione SM20-34L-T slider in ottone M3

SM20-34L-T di alta precisione, slider in ottone M3, motore passo-passo a vite lineare

Descrizione:

Questo e' un motore passo-passo PM di 15 mm di diametro collegato con uno slider in ottone.

Ci sono due cuscinetti lineari sullo slider del motore, che forniscono un forte supporto allo slider e assicurano che lo slider si muova correttamente.

Lo slider del motore è realizzato con macchine CNC, quindi il costo è molto più elevato rispetto agli slider in plastica.

(I slider POM in plastica sono fatti da muffe per iniezione)

I clienti possono scegliere i slider di plastica se vogliono risparmiare sui costi.

La vite a piombo è una vite normale M3*P0.5 e la lunghezza della vite a piombo è regolabile.

La distanza di marcia/viaggio del motore è determinata dalla lunghezza della vite.

Parametri:

Disegno di progetto:

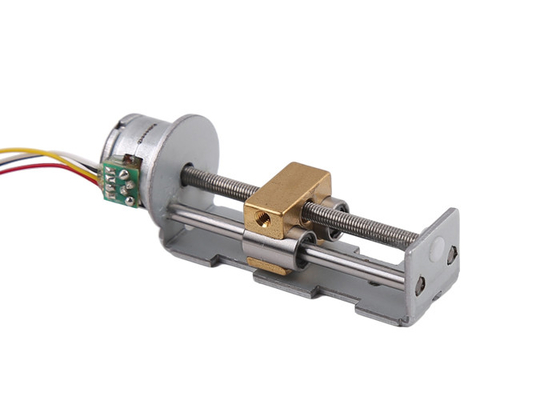

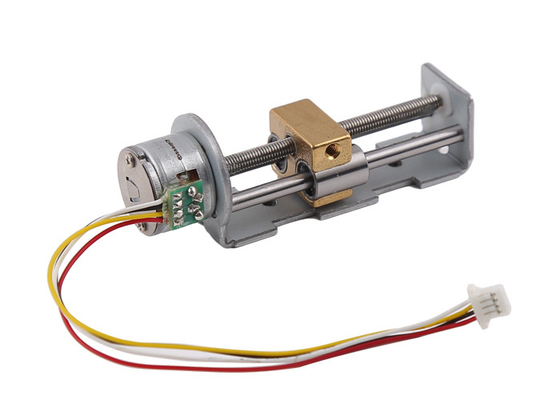

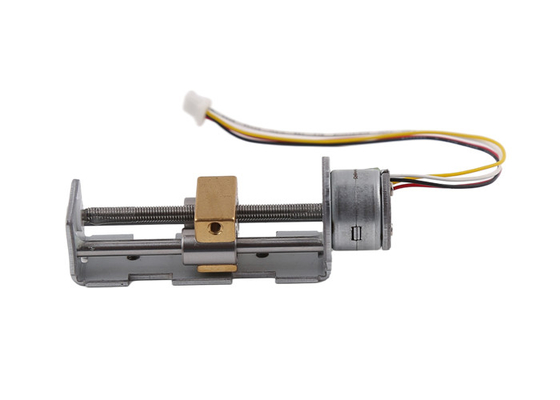

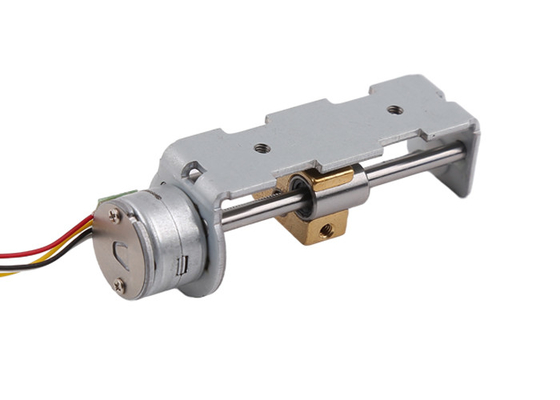

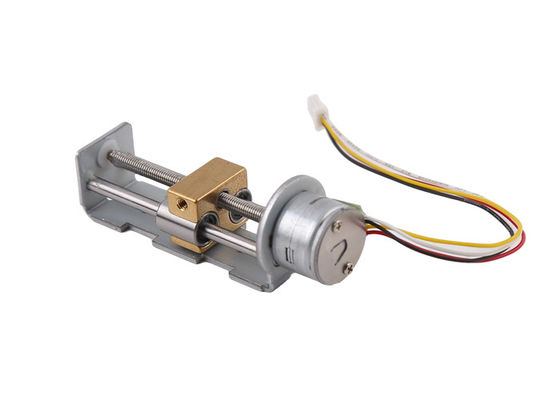

Display del prodotto:

Su un motore a passo lineare con slider:

Il nostro motore scorrevole è un insieme completo di componenti, compreso il motore + la vite di comando + il supporto + lo scorrevole.

L'angolo di passo del motore è generalmente di 18°/passaggio, il che significa 20 passi per ogni giro.

Quando il motore ruota un giro, lo slider muove un filo.

Per le viti a piombo a singolo avvio: passo = piombo.

Quindi la lunghezza passo è (lunghezza passo significa movimento lineare slider viaggi, quando il motore passo prendere esattamente un passo):

Conduzione/passaggi di ciascuna rotazione

Ad esempio, se la vite di piombo è M2 * 0.4P (0,4 mm di passo regolare M2 vite di piombo), angolo passo del motore è 18 °, lunghezza passo di questo motore è 0,4 mm/20 = 0,02 mm / passo.

Inoltre, la lunghezza della vite di piombo è personalizzabile, e abbiamo anche bisogno di regolare il design della staffa, se si personalizza la lunghezza della vite di piombo.

Applicazione dei motori passo:

I motori passo a passo sono utilizzati per il controllo preciso, ampiamente utilizzati su attrezzature mediche, stampanti 3D, controllo preciso industriale, attrezzature di automazione, ecc.

I motori passo a passo possono essere utilizzati in qualsiasi meccanismo che richieda un controllo preciso e un movimento rotazionale/lineare.

Vantaggi dei motori passo:

Il motore passo a passo può raggiungere un controllo preciso anche senza codificatori a ciclo chiuso / senza sistema di feedback, inoltre non hanno spazzola elettrica.Quindi non ci sono interferenze elettromagnetiche e problemi di scintille elettricheIn alcuni casi, possono sostituire i motori DC a spazzola / motori senza spazzola.

I motori passo a passo sono facili da controllare con il conducente e questa caratteristica stabilisce la sua posizione importante nel campo del controllo preciso.

1Controllo preciso realizzabile, programmabile

2Senza interferenze elettromagnetiche e scintille elettriche.

3Piccole dimensioni.

4Prezzo ragionevole.

5. basso rumore

6. Lunga durata

Informazioni sull'imballaggio e sulla spedizione:

I campioni sono confezionati con spugna di schiuma all'interno di una scatola di carta.

Per la produzione in serie, i prodotti sono confezionati in cartone di carta.

Per il trasporto marittimo (produzione in serie), i cartoni sono imballati su pallet.

Tempo di spedizione:

Per espresso ((DHL/UPS/Fedex/TNT): 5~12 giorni

Con 4PX espresso: 10~20 giorni

Spedizione marittima: 40~60 giorni (dipende dai diversi paesi)
