18 gradi angolo passo passo M3 P 0,5 mm 20 mm POM slider stepper motor 12VDC motore a vite di piombo 2 fase

20 mm slider stepper motor 12VDC a vite 2 fasi con slider POM

Caratteristiche del motore passo a passo a vite di 20 mm M3:

SM20-66L è un motore micro stepper di precisione, la lunghezza della vite è di 66 mm, il motore stepper micro slider POM slider con bracket 12V DC lineare stepper motor,l'albero di uscita ha una vite a piombo con un passo di 0.5 mm, attraverso la vite di comando e la vite La vite di comando sostenuta dalla canna ruota in spinta.
L'angolo di passo base del motore è di 18 gradi e il motore esegue 20 passi a settimana, quindi la risoluzione dello spostamento può raggiungere 0,02 mm, raggiungendo lo scopo di controllo preciso.

La parte di ingresso del motore è un filo di collegamento, ma può essere cambiato in un ago di filo di collegamento, PCB e altre forme in base alle esigenze del cliente.
I supporti di montaggio possono essere personalizzati in base alle esigenze di installazione del cliente.
Poiché l'albero di uscita del motore è una vite a piombo, durante la rotazione della vite a piombo, la vite a piombo spinge lo slider a muoversi avanti e indietro.Questo fornisce comodamente azioni come avanti e indietroInoltre, il motore a passo può controllare con precisione la velocità, il numero di giri, ecc., che determina anche la velocità di movimento dello slider,e la posizione del movimento è controllabile con precisioneLa precisione di posizionamento può essere controllata entro 0,05 mm.

Applicazione principale

1)distributore automatico

2) Strumenti ottici

3) Dispositivi medici di precisione

4)attrezzature di bellezza

Altre applicazioni di controllo preciso

20 mm M3 motore passo-passo a vite a piomboSpecificità:

Disegno di un motore passo a passo a 20 mm di plastica a scorrimento con corsa di 66 mm:

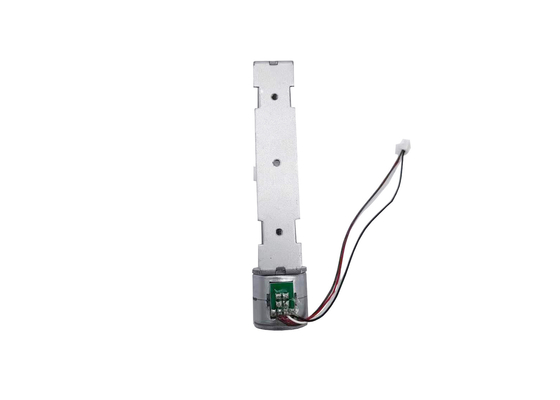

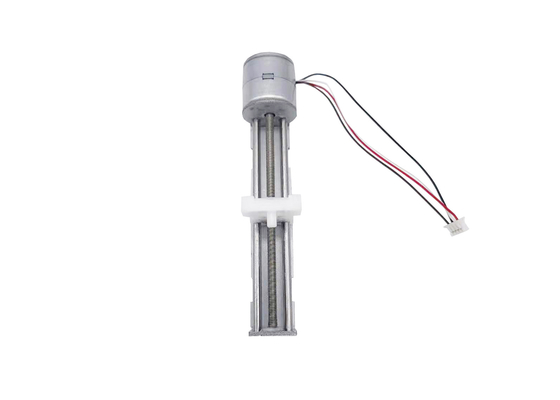

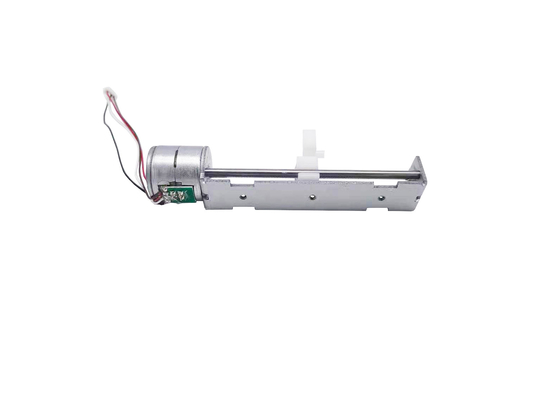

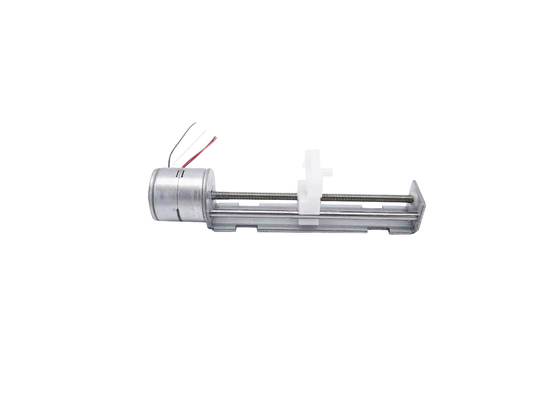

Display del prodotto per motore passo a passo a 20 mm in plastica:

I clienti possono personalizzare i contenuti:

1Per quanto riguarda il diametro esterno del prodotto, possono essere selezionate diverse dimensioni come 6 8 10 15 20 25 mm in base all'ambiente d'uso del cliente, alla resistenza dello spazio, ecc.

2. La posizione di uscita del motore può essere liberamente selezionata in un intervallo di 360 gradi, in modo da soddisfare i requisiti di installazione nel miglior stato.PCB, FPC pin nudo.

2Secondo le esigenze dei clienti, la corsa effettiva del motore può essere personalizzata entro un certo intervallo, tenendo in considerazione principalmente il diametro e la lunghezza della vite.

di solito la lunghezza massima della vite M2 può essere di 50mm, la vite M3 può essere di 100mm, e la vite M4 può essere di 100mm.L'uso di una vite a piombo con un diametro eccessivamente grande per un piccolo motore consuma molta energia, quindi è necessario prendere in considerazione in modo completo la scelta di un motore.

4Il materiale del slider è generalmente di plastica, che è facile da modellare ed economica.

Quando il cliente ha ambienti e requisiti d'uso speciali, lo slider può anche essere realizzato in parti metalliche.

Naturalmente, il costo sarà relativamente elevato, che è determinato in base alle esigenze del cliente per la forma e le dimensioni dello slider.
