Angolo di passo 18°/passo POM Plastic Slider Stepper Motor 20mm Diametro Alta precisione

20 mm di diametro motore di attuatore lineare ad alta precisione con slider in plastica POM

Si tratta di un motore passo lineare di 20 mm di diametro con una vite a piombo M3*0.5P.

Distanza di percorrenza ((strato) è di circa 66mm, e se i clienti che più / più breve distanza di percorrenza, abbiamo anche altre screw di piombo lunghezza opzioni.

La spinta di questo motore è di più di 1KG (10N), se i clienti non hanno bisogno di questa grande spinta, e bisogno di dimensioni più piccole, abbiamo anche un motore 15mm con lo stesso design pure,con un'altezza di 20 mm o più, ma non superiore a 50 mm.

Lo slider è di plastica, abbiamo anche opzione di slider in ottone, e ha doppi cuscinetti lineari con esso.

Sentitevi liberi di lasciare un messaggio se siete interessati a questo motore, o se avete domande su questo motore.

Parametri:

Disegno di progetto:

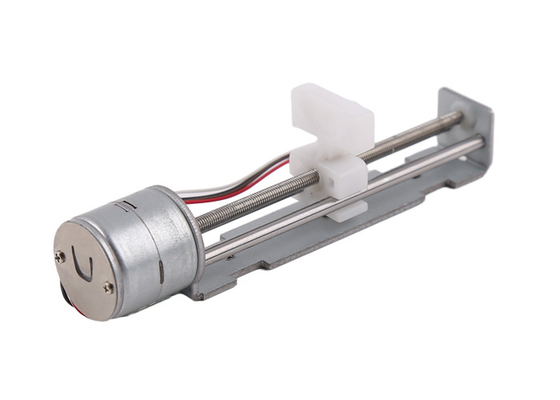

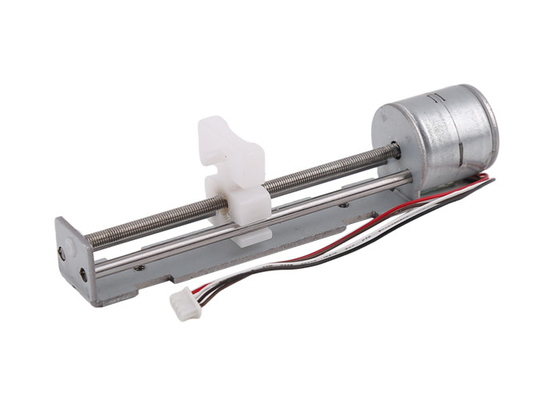

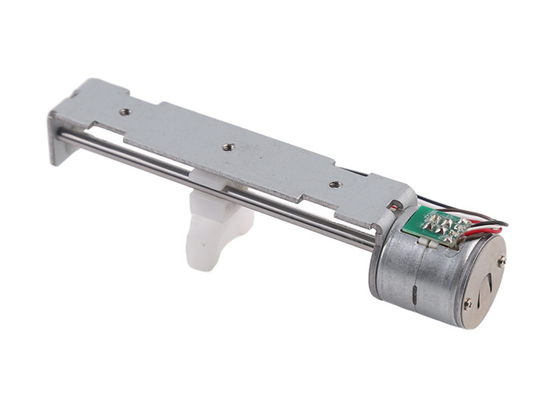

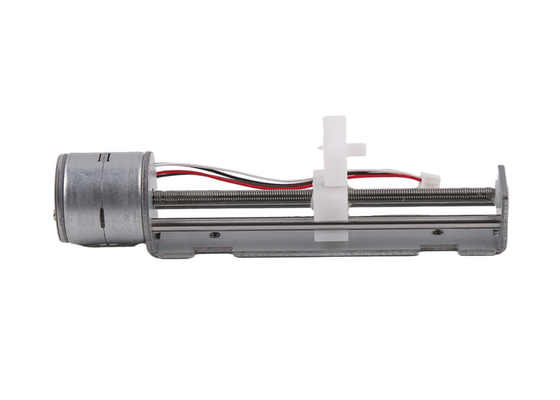

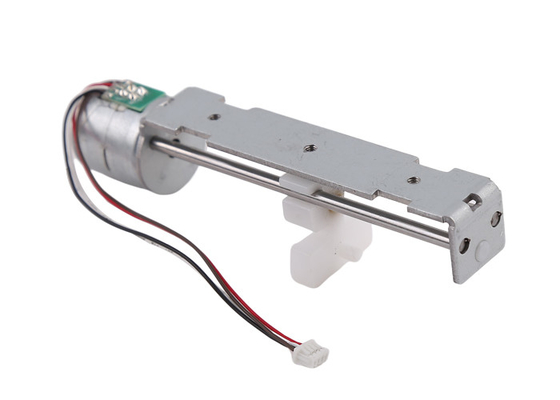

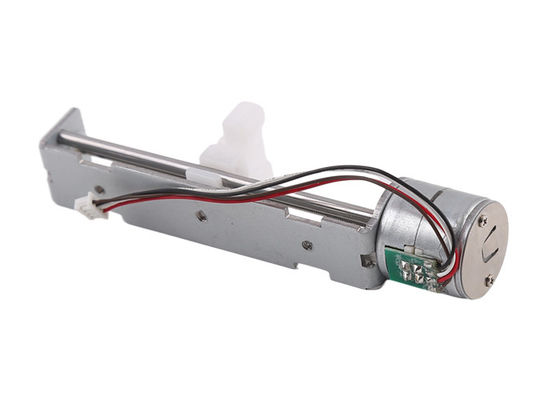

Display del prodotto:

Su un motore a passo lineare con slider:

Il nostro motore scorrevole è un insieme completo di componenti, compreso il motore + la vite di comando + il supporto + lo scorrevole.

L'angolo di passo del motore è generalmente di 18°/passaggio, il che significa 20 passi per ogni giro.

Quando il motore ruota un giro, lo slider muove un filo.

Per le viti a piombo a singolo avvio: passo = piombo.

Quindi la lunghezza passo è (lunghezza passo significa movimento lineare slider viaggi, quando il motore passo prendere esattamente un passo):

Conduzione/passaggi di ciascuna rotazione

Ad esempio, se la vite di piombo è M2 * 0.4P (0,4 mm di passo regolare M2 vite di piombo), angolo passo del motore è 18 °, lunghezza passo di questo motore è 0,4 mm/20 = 0,02 mm / passo.

Inoltre, la lunghezza della vite di piombo è personalizzabile, e abbiamo anche bisogno di regolare il design della staffa, se si personalizza la lunghezza della vite di piombo.

Applicazione dei motori passo:

I motori passo a passo sono utilizzati per il controllo preciso, ampiamente utilizzati su attrezzature mediche, stampanti 3D, controllo preciso industriale, attrezzature di automazione, ecc.

I motori passo a passo possono essere utilizzati in qualsiasi meccanismo che richieda un controllo preciso e un movimento rotazionale/lineare.

Vantaggi dei motori passo:

Il motore passo a passo può raggiungere un controllo preciso anche senza codificatori a ciclo chiuso / senza sistema di feedback, inoltre non hanno spazzola elettrica.Quindi non ci sono interferenze elettromagnetiche e problemi di scintille elettricheIn alcuni casi, possono sostituire i motori DC a spazzola / motori senza spazzola.

I motori passo a passo sono facili da controllare con il conducente e questa caratteristica stabilisce la sua posizione importante nel campo del controllo preciso.

1Controllo preciso realizzabile, programmabile

2Senza interferenze elettromagnetiche e scintille elettriche.

3Piccole dimensioni.

4Prezzo ragionevole.

5. basso rumore

6. Lunga durata

Informazioni sull'imballaggio e sulla spedizione:

I campioni sono confezionati con spugna di schiuma all'interno di una scatola di carta.

Per la produzione in serie, i prodotti sono confezionati in cartone di carta.

Per il trasporto marittimo (produzione in serie), i cartoni sono imballati su pallet.

Tempo di spedizione:

Per espresso ((DHL/UPS/Fedex/TNT): 5~12 giorni

Con 4PX espresso: 10~20 giorni

Spedizione marittima: 40~60 giorni (dipende dai diversi paesi)
