Motore passo a passo 3VDC del micro cursore di grado 10mm di angolo 18 di punto per l'obiettivo/strumenti ottici

10 mm Micro slider Motore a gradino lineare 3V DC Screw Micro motore a gradino con bracket Motore a gradino lineare:

VSM1069 è un motore a micro passo di precisione speciale (o motore a passo lineare), con una staffa e un cursore mobile (quando il motore ruota, il cursore si muove avanti o indietro).La velocità di movimento può essere controllata dalla frequenza dell'impulso di guida del motore a micro passo di precisione, e la distanza di movimento può essere controllata dal numero dell'impulso di guida del motore a micro passo di precisione.Un impulso fa muovere lo slittino 0Come mostrato nella foto, la diapositiva di base è un'unità di plastica nera (POM), che può anche essere personalizzata per qualsiasi supporto di forma
Il motore da 10 mm di diametro è ampiamente utilizzato in fotocamere, strumenti ottici, lenti, attrezzature mediche di precisione, serrature automatiche e altri campi a causa delle sue piccole dimensioni, alta precisione,facile controllo e altre eccellenti caratteristiche.
La parte di ingresso del motore è FPC, ma può essere modificata in forma di filo di collegamento, pin PIN, PCB, ecc. in base alle esigenze del cliente.
Inoltre, il motore passo a passo può controllare con precisione la velocità e il numero di giri, che determina anche la velocità di movimento dello slider, e la posizione in movimento è accurata e controllabile.L'accuratezza della posizione può essere controllata entro 0.05 mm.

Applicazione principale

1)Obiettivo della fotocamera

2) Strumenti ottici

3) Dispositivi medici di precisione

4)attrezzature di bellezza

5)distributore automatico

Altre applicazioni di controllo preciso

10 mm M2 motore passo-passo a viteSpecificità:

Disegno di un motore passo a passo a 10 mm di plastica a scorrimento con battito di 26,4 mm:

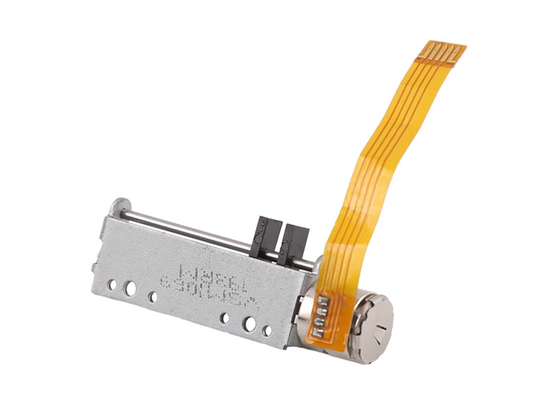

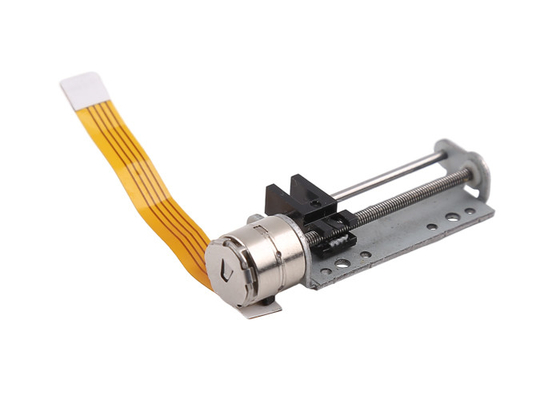

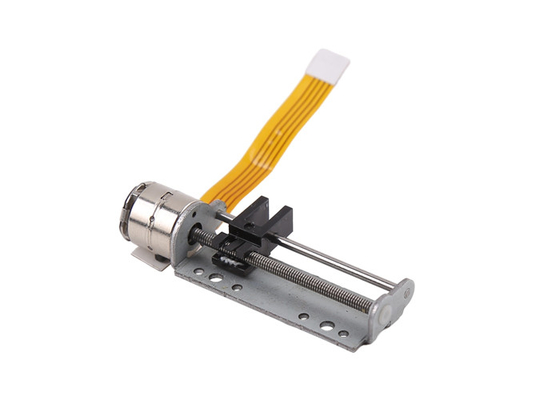

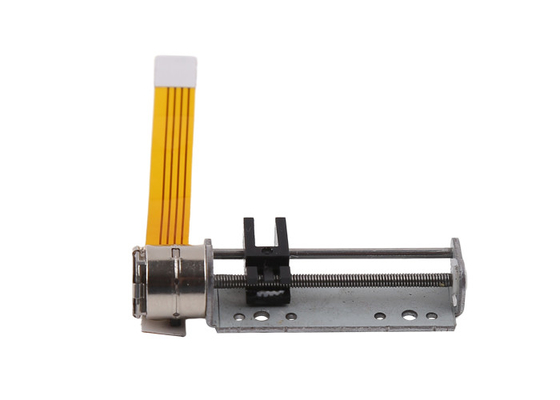

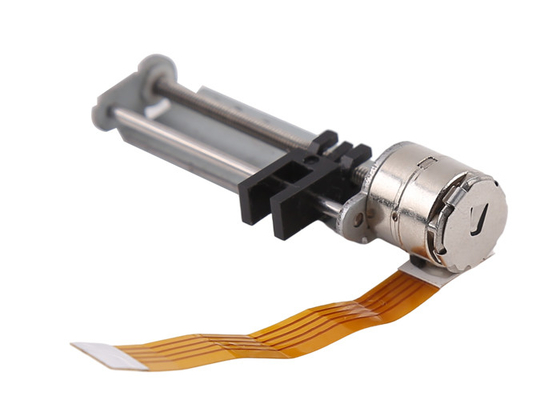

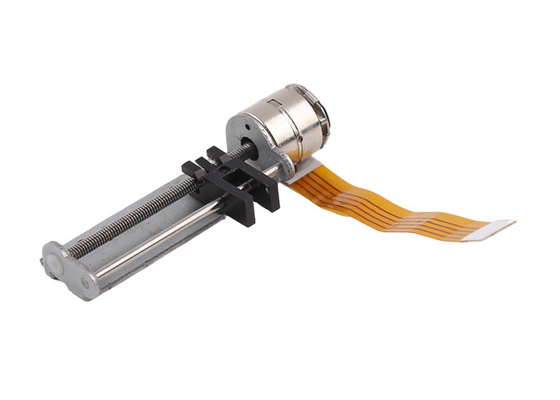

Display del prodotto per motore passo a passo a scorrente in plastica da 10 mm

10 mm Micro slider lineare motore a passo motore a vite con motore a passo a bracciale

I clienti possono personalizzare i contenuti:

1Per quanto riguarda il diametro esterno del prodotto, possono essere selezionate diverse dimensioni come 6 8 10 15 20 25 mm in base all'ambiente d'uso del cliente, alla resistenza dello spazio, ecc.

2. La posizione di uscita del motore può essere liberamente selezionata in un intervallo di 360 gradi, in modo da soddisfare i requisiti di installazione nel miglior stato.PCB, FPC pin nudo.

2Secondo le esigenze dei clienti, la corsa effettiva del motore può essere personalizzata entro un certo intervallo, tenendo in considerazione principalmente il diametro e la lunghezza della vite.

di solito la lunghezza massima della vite M2 può essere di 50mm, la vite M3 può essere di 100mm, e la vite M4 può essere di 100mm.L'uso di una vite a piombo con un diametro eccessivamente grande per un piccolo motore consuma molta energia, quindi è necessario prendere in considerazione in modo completo la scelta di un motore.

4Il materiale del slider è generalmente di plastica, che è facile da modellare ed economica.

Quando il cliente ha ambienti e requisiti d'uso speciali, lo slider può anche essere realizzato in parti metalliche.

Naturalmente, il costo sarà relativamente elevato, che è determinato in base alle esigenze del cliente per la forma e le dimensioni dello slider.
