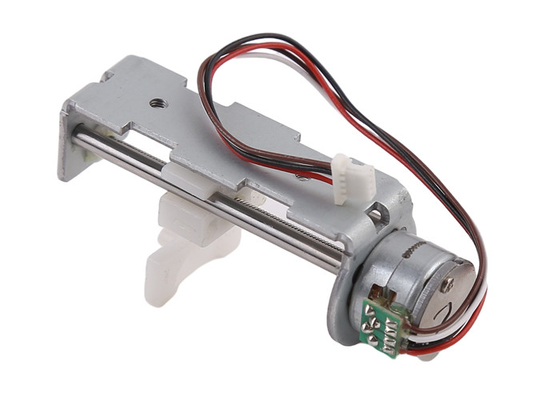

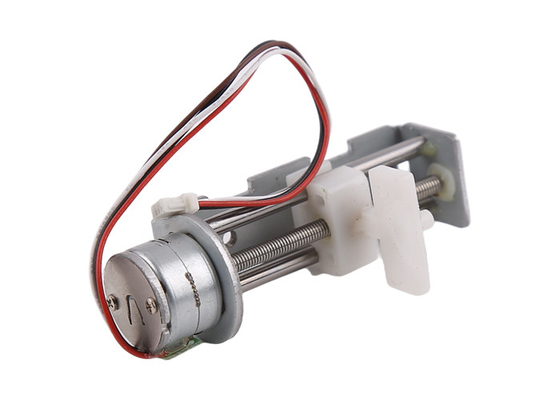

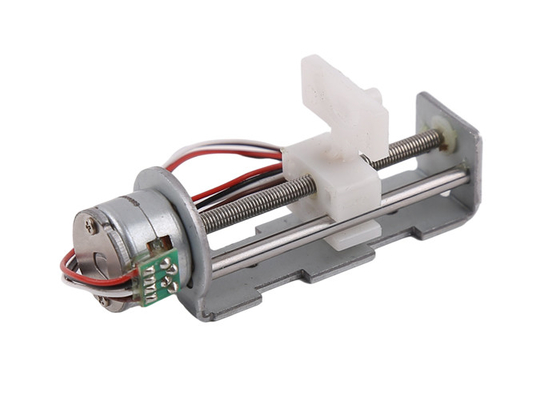

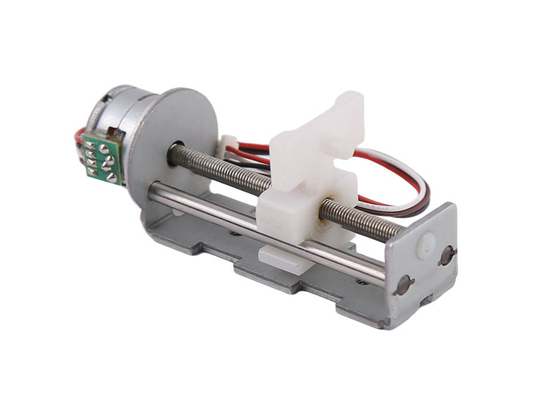

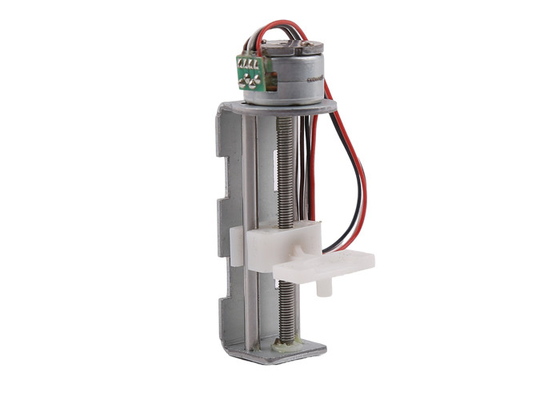

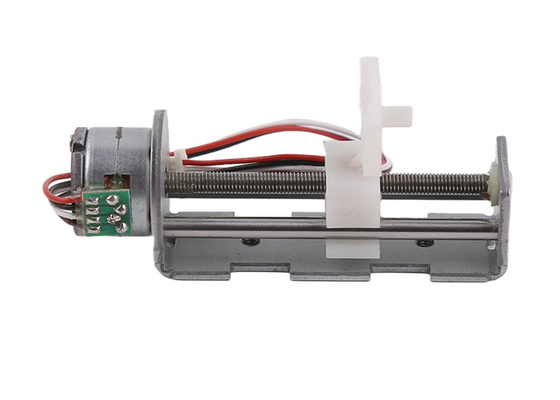

La Cina SM15-45L 2 motore facente un passo 15mm di CC di precisione 6V del motore del cavo di fase 4 angolo di punto di 18 gradi

Motore passo-passo lineare a 4 fili a 2 fasi

Caratteristiche del motore passo a passo a vite di 15 mm M3:

SM15-45L è un motore a micro-passaggio di precisione, la lunghezza effettiva della vite di comando è di 45 mm, il motore a micro-passaggio è un motore a micro-passaggio POM con un motore a passo lineare a corrente continua a 6 V,il passo della vite M3 è pari a 0.5mm, e è sostenuto da una vite a piombo e una vite a piombo La vite si trasforma in spinta.
L'angolo di passo base del motore è di 18 gradi e il motore esegue 20 passi a settimana, quindi la risoluzione dello spostamento può raggiungere 0,02 mm, raggiungendo lo scopo di controllo preciso.
In termini di attuatori, il metodo di azionamento di suddivisione viene utilizzato per soddisfare.
A causa delle sue piccole dimensioni, alta precisione e facile controllo, questo motore passo in miniatura è ampiamente utilizzato in telecamere, strumenti ottici, lenti, attrezzature mediche di precisione,serrature automatiche delle porte e altri campi.
La linea di connessione del motore può essere personalizzata in base alle esigenze del cliente e la corsa di vite del motore può anche essere personalizzata in base all'installazione e allo sviluppo del cliente

Si tratta di un tipo di motore passo a passo dotato di una staffa, una vite di piombo e un cursore di movimento relativo.

Poiché l'albero di uscita del motore è una vite, durante la rotazione della vite, la vite spinge lo slider a muoversi avanti e indietro.Le azioni come l'avanzamento e il ritiro possono essere comodamente forniteInoltre, il motore a passo può controllare con precisione la velocità di rotazione, il numero di rotazioni, ecc., che determina anche la velocità di movimento dello slider,e la posizione del movimento è accurata e controllabileE la precisione della posizione può essere controllata fino a 0,05 mm.

A causa delle caratteristiche di cui sopra, tali motori sono ampiamente utilizzati in attrezzature di bellezza, attrezzature mediche, distributori automatici, ispezioni rapide e altri campi.

Applicazione principale

1)distributore automatico

2) Strumenti ottici

3) Dispositivi medici di precisione

4)attrezzature di bellezza

Altre applicazioni di controllo preciso

15 mm M3 motore passo-passo a vite a piomboSpecificità:

Disegno di un motore passo a passo a scorrente in plastica da 15 mm a corsa da 80 mm:

Disposizione del prodotto per motore passo a passo a slider in plastica da 15 mm:

I clienti possono personalizzare i contenuti:

1Per quanto riguarda il diametro esterno del prodotto, possono essere selezionate diverse dimensioni come 6 8 10 15 20 25 mm in base all'ambiente d'uso del cliente, alla resistenza dello spazio, ecc.

2. La posizione di uscita del motore può essere liberamente selezionata in un intervallo di 360 gradi, in modo da soddisfare i requisiti di installazione nel miglior stato.PCB, FPC pin nudo.

2Secondo le esigenze dei clienti, la corsa effettiva del motore può essere personalizzata entro un certo intervallo, tenendo in considerazione principalmente il diametro e la lunghezza della vite.

di solito la lunghezza massima della vite M2 può essere di 50mm, la vite M3 può essere di 100mm, e la vite M4 può essere di 100mm.L'uso di una vite a piombo con un diametro eccessivamente grande per un piccolo motore consuma molta energia, quindi è necessario prendere in considerazione in modo completo la scelta di un motore.

4Il materiale del slider è generalmente di plastica, che è facile da modellare ed economica.

Quando il cliente ha ambienti e requisiti d'uso speciali, lo slider può anche essere realizzato in parti metalliche.

Naturalmente, il costo sarà relativamente elevato, che è determinato in base alle esigenze del cliente per la forma e le dimensioni dello slider.
