VSM10-817G motore passo-passo a marcia 2 fasi con cambio orizzontale da 10*24 mm
Luogo di origine | China |
---|---|
Marca | Vic-Tech |
Certificazione | RoHS |
Numero di modello | VSM10-817G |
Quantità di ordine minimo | 1Unit |
Prezzo | $3.5~$10/Unit |
Imballaggi particolari | The product is packed with pearl cotton, and the outside is in a carton. |
Tempi di consegna | 10~30 days after receiving sample payment |
Termini di pagamento | MoneyGram, Western Union,Credit Card,T/T, L/C |
Capacità di alimentazione | 100000\ Units/year |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xMotor type | PM stepper motor + gearbox | Motor size | 10 mm diameter |
---|---|---|---|
Step angle | 18°/gear ratio | Resistance | 20Ω/40Ω |
Gearbox type | 10*24 mm horizontal gearbox | Phase No. | 2 phases (bipolar) |
VSM10-817G 10*24 mm cambio orizzontale 18 gradi micro PM stepper motor
Descrizione:
Questo e' un motore passo a passo di 10 mm di diametro collegato a un cambio.
Questo cambio è un cambio orizzontale da 10*24 mm, e il vantaggio è che l'albero di uscita punta in direzione opposta all'albero del motore.
Può risparmiare spazio in alcuni casi.
Abbiamo due tipi di resistenza della bobina: 20Ω e 40Ω/fase.
20Ω ha una coppia più elevata e 40Ω ha una corrente e un consumo di energia più bassi.
I clienti possono scegliere il rapporto di trasmissione appropriato in base alle loro esigenze di coppia/velocità.
Con un rapporto maggiore, la velocità di uscita è più lenta e la coppia di uscita è maggiore.
Parametri del motore:
Numero modello. | VSM10-817G |
Tipo di motore | Motore passo a passo da 10 mm PM |
Tipo di cambio | Casella di cambio orizzontale da 10*24 mm |
Angolo di passo | 18°/relazione di ingranaggio |
Resistenza della bobina | 20Ω/40Ω |
Voltaggio nominale | 3.3~5 V di corrente continua |
Fase n. | 2 fasi |
Acquario di uscita | 3 mm di diametro D2,5 |
Tipo di connettore | Molex 51021-0400 (intervallo di 1,25 mm) |
Parametri della scatola di cambio:
Rapporto di ingranaggio | 10:1 | 30:1 | 50:1 | 100:1 | 150:1 | 300:1 | 323:1 | 483:1 | 500:1 | 668:1 | 945:1 | 1000:1 |
Rapporto preciso | 10.204 | 30.401 | 49.914 | 100.303 | 144.522 | 299.358 | 323.275 | 483.277 | 496.540 | 668.102 | 945.168 | 1000.766 |
Numero dei denti | 12 | 13 | 15 | 12 | 14 | 18 | 12 | 12 | 12 | 12 | 12 | 12 |
Livelli degli attrezzi | 2 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
Efficienza | 80% | 65% | 65% | 65% | 53% | 53% | 53% | 53% | 53% | 53% | 53% | 53% |
Disegno di progetto:

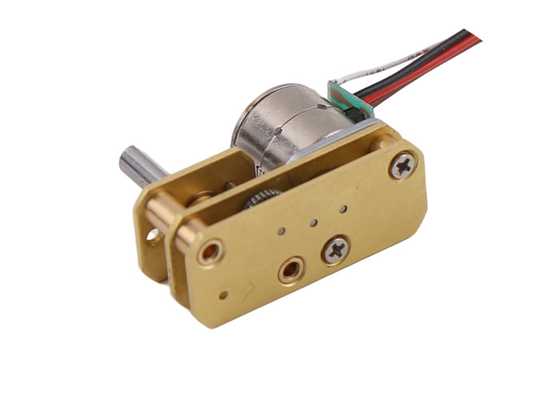

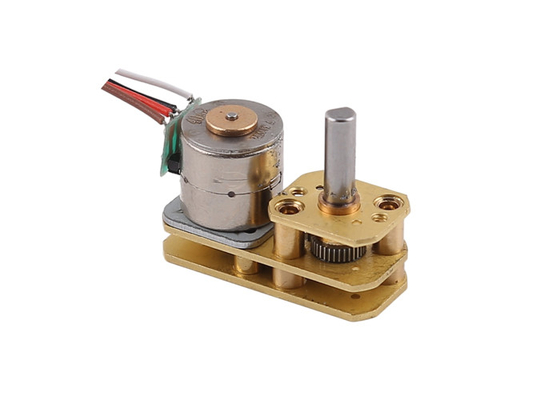

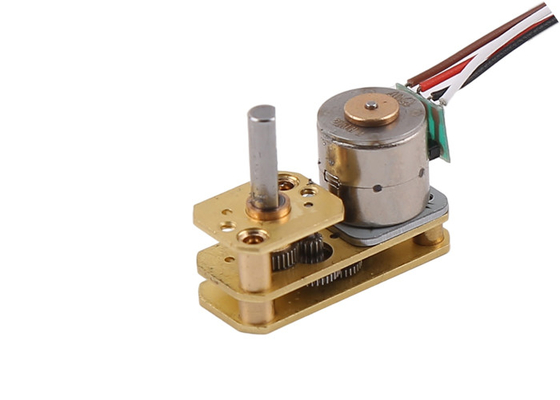

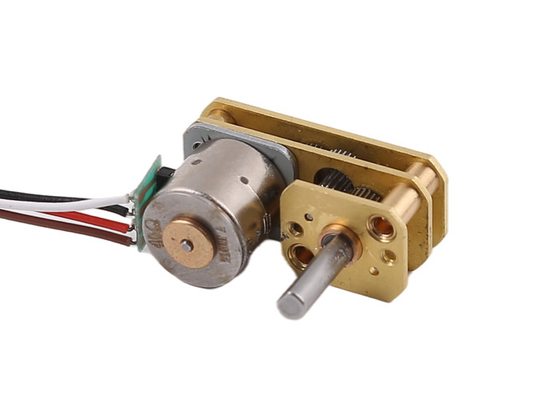

Display del prodotto:
Applicazione dei motori passo:
I motori passo a passo sono utilizzati per il controllo preciso, ampiamente utilizzati su attrezzature mediche, stampanti 3D, controllo preciso industriale, attrezzature di automazione, ecc.
I motori passo a passo possono essere utilizzati in qualsiasi meccanismo che richieda un controllo preciso e un movimento rotazionale/lineare.
Vantaggi dei motori passo:
Il motore passo a passo può raggiungere un controllo preciso anche senza codificatori a ciclo chiuso / senza sistema di feedback, inoltre non hanno spazzola elettrica.Quindi non ci sono interferenze elettromagnetiche e problemi di scintille elettricheIn alcuni casi, possono sostituire i motori DC a spazzola / motori senza spazzola.
I motori passo a passo sono facili da controllare con il conducente e questa caratteristica stabilisce la sua posizione importante nel campo del controllo preciso.
1Controllo preciso realizzabile, programmabile
2Senza interferenze elettromagnetiche e scintille elettriche.
3Piccole dimensioni.
4Prezzo ragionevole.
5. basso rumore
6. Lunga durata
I motori passo a passo sono ampiamente utilizzati in tutte le industrie.
Informazioni sull'imballaggio e sulla spedizione:
I campioni sono confezionati con spugna di schiuma all'interno di una scatola di carta.
Per la produzione in serie, i prodotti sono confezionati in cartone di carta.
Per il trasporto marittimo (produzione in serie), i cartoni sono imballati su pallet.
Tempo di spedizione:
Per espresso ((DHL/UPS/Fedex/TNT): 5~12 giorni
Con 4PX espresso: 10~20 giorni
Spedizione marittima: 40~60 giorni (dipende dai diversi paesi)
FAQ:
Domanda 1: Lei è un produttore o un commerciante?
Siamo un produttore, produciamo motori da soli.
Domanda 2:Dov'è la tua fabbrica? Possiamo visitare la tua fabbrica?
La nostra fabbrica si trova nella città di Changzhou. Sentiti libero di visitarci se vuoi.
Domanda 3:Fornisci campioni personalizzati / campioni gratuiti?
Siamo in grado di fare la personalizzazione sui campioni, e costa un costo di personalizzazione extra.
No, non mandiamo campioni gratis.
Domanda 4:Qual è il tempo di consegna dei campioni?
Per i campioni in magazzino, il tempo di consegna è entro 3 giorni.
Per i campioni non in magazzino, il tempo di consegna è di circa 15 giorni.
Per i campioni personalizzati, il tempo di consegna è di circa 25-30 giorni.
Domanda n. 5:Che servizio di personalizzazione fornisci?
Abbiamo un team di sviluppo con oltre 20 anni di esperienza.
Forniamo servizi di personalizzazione su tutti i tipi di componenti del motore.
Dal slider del motore, alla vite, al design dei cambio.
Per la lunghezza del cavo, il tipo di connettore e il design FPC.
Domanda 6:Possiamo firmare un contratto di segretezza se vogliamo sviluppare un nuovo prodotto?
Si', possiamo firmare un contratto di segretezza e proteggere la tua riservatezza.
Sentitevi liberi di contattarci se avete un nuovo progetto da sviluppare.
