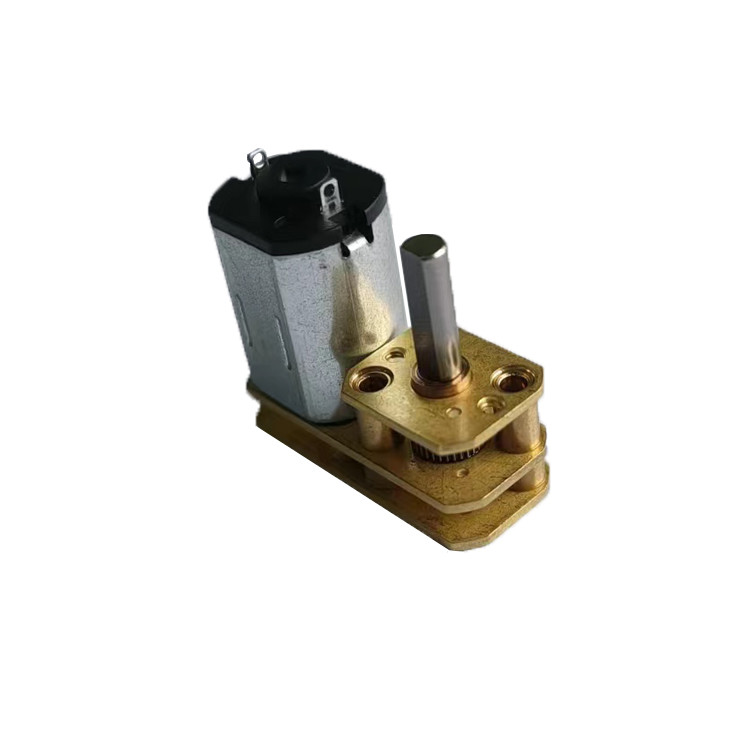

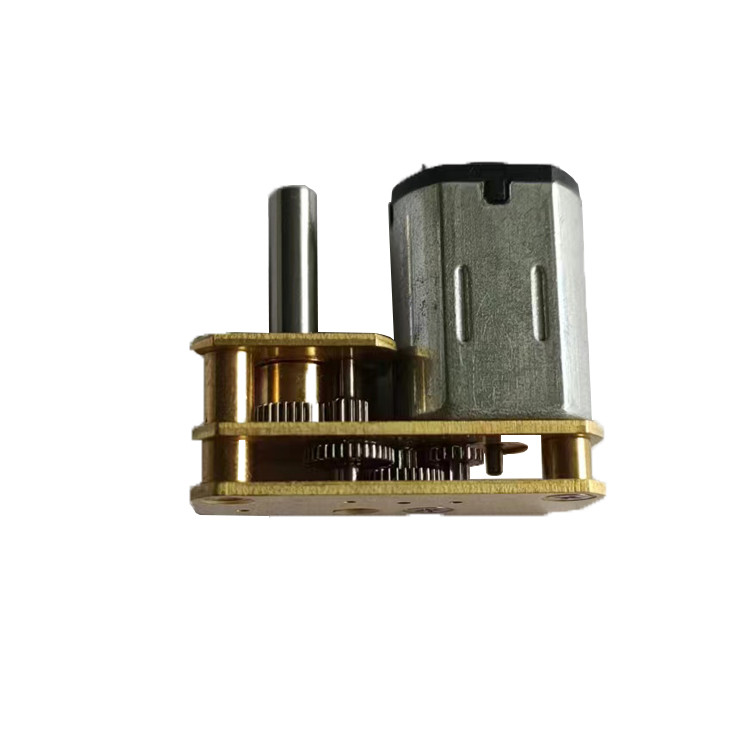

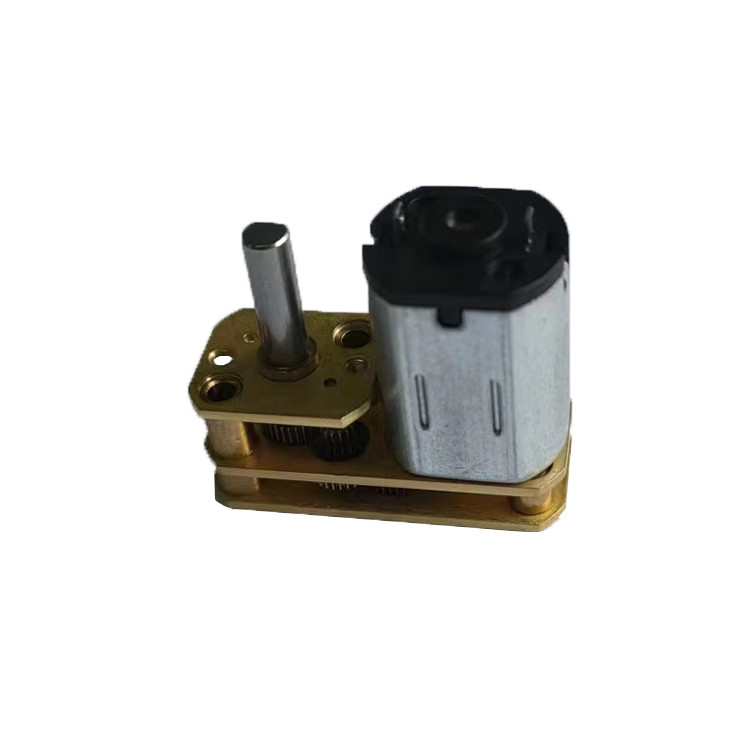

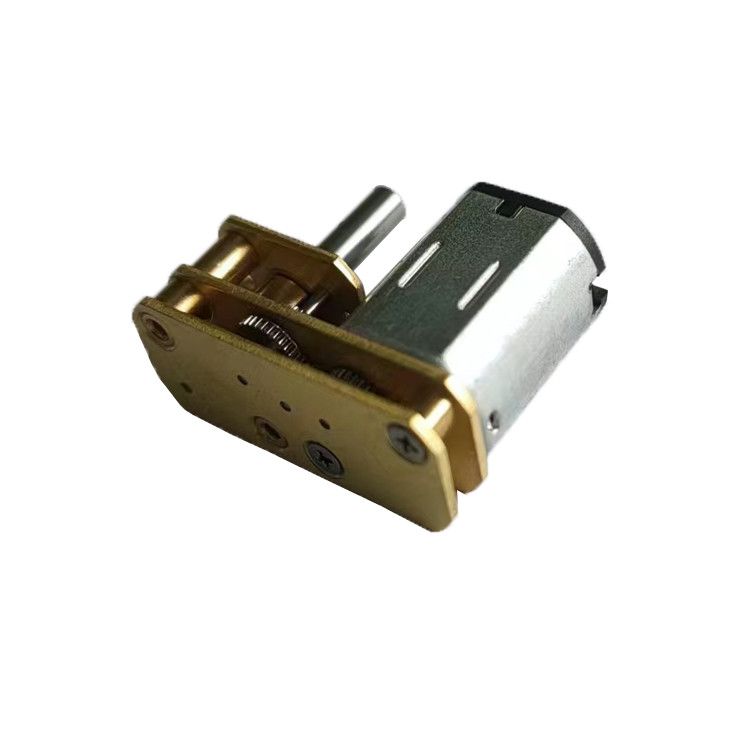

Motore spazzolato N20 DC con cambio 1024, asse di uscita può essere personalizzato
| Luogo di origine | Cina |
|---|---|
| Marca | VIC-TECH |
| Certificazione | RoHS |
| Numero di modello | N20-1024GB |
| Quantità di ordine minimo | 1 unità |
| Prezzo | $7~$15/Unit |
| Imballaggi particolari | Il prodotto è imballato con il cotone della perla e l'esterno è in un cartone. |
| Tempi di consegna | 10~30 giorni dopo la ricezione del pagamento del campione |
| Termini di pagamento | MoneyGram, Western Union, carta di credito, T/T, L/C |
| Capacità di alimentazione | 100000 unità/anno |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipo di motore | Motore N20 con cambio | Determinare tensione | CC 5V |
|---|---|---|---|
| Velocità a vuoto | 15000 giri al minuto | Direttiva di esecuzione | CW/CCW |
| Quantità minima d'ordine | 1 unità | ||
| Evidenziare | 1024 Motore a spazzola di cambio a corrente continua,Motore a spazzola a corrente continua N20 personalizzato,15000RPM Piccolo motore a marcia continua |
||
Descrizione di prodotto
Motore a spazzola N20 DC con cambio 1024
Descrizione
Questo e' un motore N20 DC con un cambio 1024.
Il motore N20 DC è anche un motore a corrente continua spazzolato con una velocità a zero carico di circa 15.000 giri al minuto per un singolo motore.
Quando il motore è collegato a un cambio, funziona più lentamente e con più coppia.
L'albero di uscita di questo motore è un albero a D e il cliente può anche scegliere un albero a filettatura, se necessario.
Le scatole sono disponibili nei seguenti rapporti di marcia: 10:1,30:1,50:1,100:1,150:1,300:1,323:1,483:1,500:1,668:1,945:1,1000:1, il cliente può scegliere il rapporto di trasmissione in base alle sue esigenze.
Quando il rapporto di trasmissione è inferiore a 600:1, l'altezza del cambio può essere regolata a 6 mm (versione abbreviata).
L'uscita può essere un albero in D con un diametro di 3 mm*D2,5 mm, o una vitiera M3, o un altro tipo di albero personalizzato.
Parametri
| Numero modello. | N20-1024GB |
| Voltaggio di azionamento | 5V di corrente continua |
| Resistenza | 25Ω |
| Induttanza | 4 mH |
| Velocità senza carico | 9000 giri al minuto |
| Rapporto di riduzione | 298:1 |
| Velocità di uscita senza carico | 25 giri al minuto |
| Corrente in assenza di carico | < 60 mA |
| Torsione di uscita | 800 g.cm. |
| Direzione di esecuzione | CW/CCW |
Disegno di progetto
Circa i motori a spazzola a corrente continua
I motori a spazzola a corrente continua sono i motori più utilizzati sul mercato.
I motori a corrente continua hanno spazzole all'interno, polo positivo e polo negativo (+ e -).
La velocità del motore CC può essere controllata con diversi rapporti di marcia o con PWM (modulazione della larghezza dell'impulso)
Con un aumento della coppia da parte del cambio, il motore a corrente continua può ottenere coppie più elevate rispetto alla coppia originale del motore.
Può anche essere installato nelle seguenti posizioni in base alle esigenze del cliente:
Serie 1024GB + motore N20 DC
Curva delle prestazioni del motore N20 (12V 16000 in versione senza carico)
N20 si basa sui seguenti principi
Parametri della scatola di cambio
| Rapporto di ingranaggio | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| Rapporto preciso | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| Denti morsi | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| Livelli degli attrezzi | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| Efficienza | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| Rapporto di ingranaggio | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| Rapporto preciso | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| Denti morsi | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| Livelli degli attrezzi | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| Efficienza | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
Applicazione
Dispositivi medici, campo della robotica, casa intelligente, azionamento automobilistico, aeromobili, elettronica di consumo, automazione industriale, strumenti ottici e campo delle attrezzature, ecc.
Vantaggi dei motori a spazzola a corrente continua
1. più economici (rispetto ai motori passo a passo)
2- Dimensioni più piccole.
3. connessione diretta, facile da usare
4Ampia gamma di applicazioni
5. Velocità di rotazione rapida
6. maggiore efficienza (rispetto ai motori passo a passo)
Servizio di personalizzazione
fuori dalla lunghezza dell'albero (la coda può essere fuori dal codificatore di corrispondenza dell'albero),
La tensione,
la velocità di rotazione,
modalità di uscita,
E connettori e così via.
Tempo di consegna e informazioni sulla confezione
Tempo di consegna per i campioni:
Motori standard in magazzino: entro 3 giorni
Motori standard non in stock: entro 15 giorni
Prodotti personalizzati: circa 25~30 giorni (in base alla complessità della personalizzazione)
Tempo di produzione per la costruzione di uno stampo nuovo: generalmente circa 45 giorni
Tempo di consegna per la produzione di massa: in base al quantitativo dell'ordine
Imballaggio:
I campioni sono confezionati in spugna di schiuma con una scatola di carta, spediti per espresso
Produzione in serie, i motori sono confezionati in cartoni ondulati con pellicola trasparente all'esterno. (spedizione aerea)
Se spedito via mare, il prodotto verrà imballato su pallet
Metodo di spedizione
Per i campioni e la spedizione aerea, usiamo FedEx/TNT/UPS/DHL.(da 5 a 12 giorni per il servizio espresso)
Per la spedizione marittima, usiamo il nostro agente di spedizione, e spediamo dal porto di Shanghai.(45~70 giorni per il trasporto marittimo)
Domande frequenti
1- Lei è un produttore?
Sì, siamo una fabbrica e produciamo principalmente motori passo a passo.
2- Dov'è la vostra fabbrica?
La nostra fabbrica si trova a Changzhou, Jiangsu.
3Puoi fornirmi dei campioni gratuiti?
No, non forniamo campioni gratuiti.
4Chi paga i costi di spedizione?
I clienti pagano i costi di spedizione.
Se pensate di avere un metodo di spedizione più conveniente, possiamo utilizzare il vostro conto di spedizione.
5- Qual e' il vostro MOQ?
Non abbiamo MOQ, e puoi ordinare solo un campione.
Ma ti consigliamo di ordinare un po' di piu', nel caso in cui il motore si danneggi durante i test, e potrai avere un backup.
6Stiamo sviluppando un nuovo progetto, fornisci un servizio di personalizzazione?
Abbiamo oltre 20 anni di esperienza nell'industria dei motori passo a passo.
Abbiamo sviluppato molti progetti, possiamo fornire una personalizzazione completa dal disegno di progettazione alla produzione.
Siamo certi di potervi dare alcuni consigli/suggerimenti per il vostro progetto di motore passo a passo.
Se ti preoccupi di questioni riservate, sì, possiamo firmare un contratto di segretezza.
7- Vende i driver?
Sì, vendiamo i driver, sono adatti solo per prove provvisorie, non per la produzione di massa.
Non produciamo driver, produciamo solo motori passo a passo.
