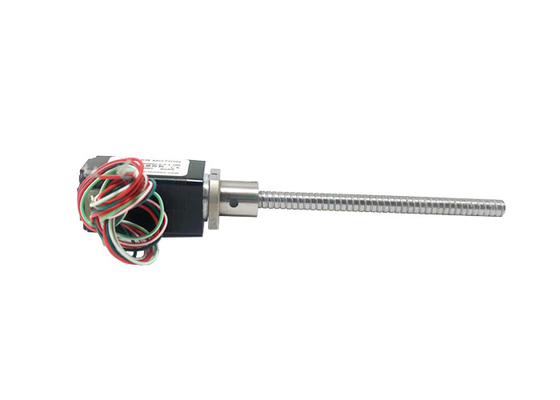

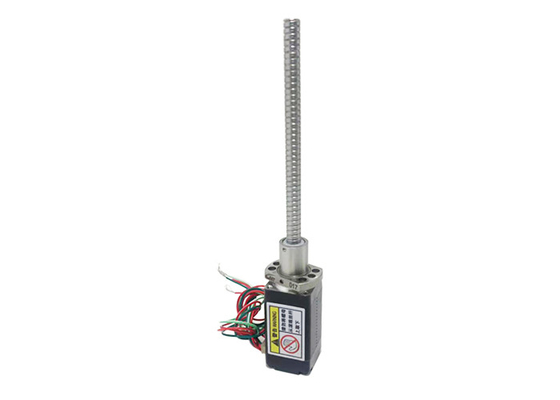

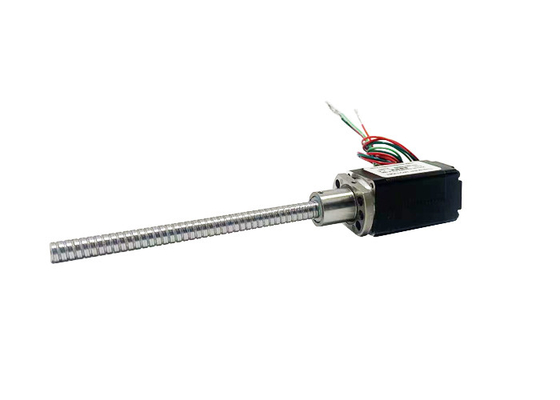

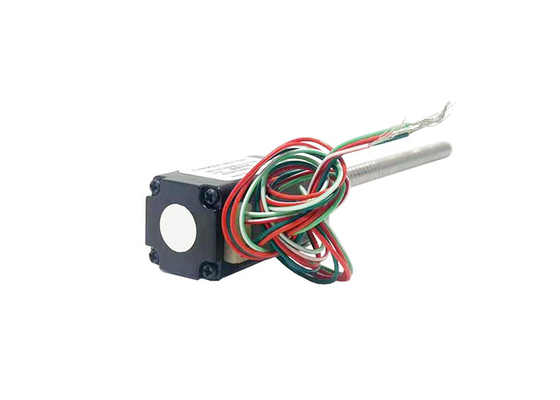

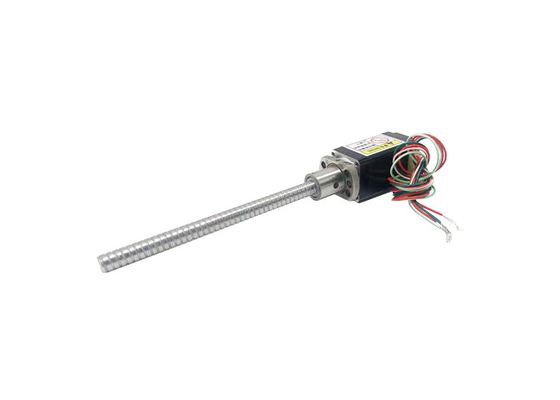

Tensione ibrida 2,5/6.3V 0.5A corrente, 4 fili di piombo di angolo di punto del motore passo a passo 1.8° della vite della palla del NEMA 8 (20mm)
Luogo di origine | La Cina |
---|---|
Marca | VIC-TECH |
Certificazione | RoHS |
Numero di modello | VSM20BSHSM |
Quantità di ordine minimo | 1Unit |
Prezzo | $86~$214/Unit |
Imballaggi particolari | Il pacchetto standard dell'esportazione, o può essere personalizzato |
Tempi di consegna | 15-30 giorni del lavoro |
Termini di pagamento | Western Union, T/T, L/C, MoneyGram |
Capacità di alimentazione | 1000000 unità/anno |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDimensione del motore | 20mm | Angolo di punto | 1.8° |
---|---|---|---|
Tensione (v) | 2.5 / 6,3 | Corrente (A) | 0,5 |
Resistenza (ohm) | 5.1 / 12,5 | Induttanza (MH) | 1.5 / 4,5 |
Fili di piombo | 4 | Città | Changzhou |
Nema 8 (20mm) motore passo a passo a vite a sfera ibrida 1,8° angolo passo tensione 2,5 / 6,3V corrente 0,5A,4 fili di piombo
Motore a passo ibrido Nema 8 (20 mm), bipolare, a 4 ruote, vite a sfera, basso rumore, lunga durata, alte prestazioni, certificato CE e RoHS.
Descrizioni:
Nome del prodotto |
Motore passo a passo a sfera ibrido da 20 mm |
Modello |
VSM20BSHSM |
Tipo |
motori a passo ibridi |
Angolo di passo |
10,8° |
Voltaggio (V) |
2.5 / 6.3 |
Corrente (A) |
0.5 |
Resistenza (Ohm) |
5.1 / 12.5 |
Induttanza (mH) |
1.5 / 4.5 |
Cavi a piombo | 4 |
Lunghezza del motore (mm) |
30 / 42 |
Temperatura ambiente | -20°C ~ +50°C |
Aumento della temperatura | 80.000 al massimo. |
Forza dielettrica | 1mA Max. @ 500V, 1KHz, 1sec. |
Resistenza all'isolamento | 100MΩ Min. @500Vdc |
Certificazioni:
Parametri elettrici:
Dimensione del motore |
Tensione/ Fase (V) |
Corrente/ Fase (A) |
Resistenza/ Fase (Ω) |
Induttanza/ Fase (mH) |
Numero di Cavi a piombo |
Inerzia del rotore (g.cm)2) |
Peso del motore (g) |
Lunghezza del motore L (mm) |
20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 50 | 30 |
20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 80 | 42 |
Disegno di contorno esterno del motore standard VSM20BSHSM:
Nota:
La lunghezza della vite può essere personalizzata
La lavorazione su misura è praticabile alla fine della vite a piombo
Si prega di contattarci per ulteriori specifiche di vite a sfera.
VSM20BSHSMBall nut 0601 disegno di contorno:
Curva di velocità e spinta:
20 serie 30mm lunghezza motore bipolare Chopper drive
100% di frequenza di impulso di corrente e curva di spinta
20 serie 42mm lunghezza motore bipolare Chopper drive
100% di frequenza di impulso di corrente e curva di spinta
Piombo (mm) | Velocità lineare (mm/s) | ||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Condizione di prova:Azionamento dell'elicottero, senza ramping, mezzo micro-stepping, tensione di azionamento 24V
Domeni di applicazione:
Automazione di laboratorio:I motori stepper a vite a sfera ibrida da 20 mm trovano applicazioni nei sistemi di automazione dei laboratori, tra cui robot per la movimentazione di liquidi, sistemi di movimentazione di campioni e attrezzature di laboratorio.Consentono un posizionamento preciso e preciso degli strumenti e dei campioni, contribuendo a un flusso di lavoro di laboratorio efficiente e affidabile.
Automazione industriale:Questi motori passo a passo sono utilizzati in varie applicazioni di automazione industriale come macchine di pick-and-place, sistemi di assemblaggio e sistemi di trasportatori.Forniscono un controllo preciso del movimento e del posizionamento, garantendo un funzionamento efficiente e affidabile in ambienti di produzione e produzione.
Strumenti analitici:I motori stepper a vite a sfera ibrida da 20 mm sono utilizzati in strumenti analitici come spettrometri, sistemi di cromatografia e attrezzature di collaudo di laboratorio.Consentono di muovere e posizionare con precisione i componenti ottici, le fasi di campionamento e i dispositivi di misurazione, garantendo risultati accurati e ripetibili.
Equipaggiamento per semiconduttori:Nell'industria dei semiconduttori, i motori stepper a vite a sfera ibrida da 20 mm sono impiegati in apparecchiature per la movimentazione, l'allineamento e l'ispezione dei wafer.Essi svolgono un ruolo cruciale nel mantenere un posizionamento e un movimento precisi durante i processi di fabbricazione e di prova.
Biotecnologie e scienze della vita:Questi motori sono utilizzati in applicazioni di biotecnologia e scienze della vita, tra cui strumenti di sequenziamento del DNA, sistemi automatizzati di gestione dei liquidi e dispositivi di manipolazione delle cellule.Forniscono la precisione e il controllo necessari per vari processi e esperimenti di laboratorio.
Macchine di precisione:I motori passo a passo a vite a sfera ibrida da 20 mm si trovano comunemente in macchinari di precisione come stadi di precisione, sistemi di posizionamento ottico e attrezzature di metrologia.ripetibilità, e il movimento liscio li rendono adatti per applicazioni impegnative che richiedono precisione a livello sub-micron o nanometro.
Robotica e controllo del movimento:Questi motori passo a passo sono impiegati in piccoli sistemi robotici, braccia robotiche e sistemi di controllo del movimento che richiedono movimenti precisi e controllati.rendendoli adatti alle applicazioni nella ricerca, l'istruzione e l'automazione su piccola scala.
Vantaggi:
Accuratezza di posizionamento elevataLa struttura della vite a sfera ibrida consente al motore passo a passo a vite a sfera ibrida da 20 mm di ottenere un posizionamento e un controllo del movimento di alta precisione.Il meccanismo a vite a sfera riduce la distanza di rotazione della trasmissione meccanica, migliorando la precisione e la ripetibilità del posizionamento.
Capacità di carico elevata:Il meccanismo a vite a sfera è in grado di gestire grandi carichi, rendendo il motore stepper a vite a sfera ibrido da 20 mm adatto per applicazioni in cui è necessario trasportare carichi più pesanti.
Alte rigidità e stabilità:Le viti a sfera sono più rigide rispetto alla costruzione a vite tradizionale, fornendo un controllo del movimento più stabile e affidabile.migliorare la stabilità e l'accuratezza del sistema.
Alta efficienza:A causa delle caratteristiche di azionamento altamente efficienti della vite a sfera, il motore stepper a vite a sfera ibrido da 20 mm ha un'elevata efficienza di trasmissione, riducendo le perdite di energia e la generazione di calore.
Movimento ad alta velocità:I motori passo a passo ibridi a vite a sfera combinano i vantaggi dei motori passo a passo con le caratteristiche di trasmissione delle viti a sfera,consentendo così alte velocità di movimento per applicazioni che richiedono una risposta rapida e un movimento ad alta velocità.
Alta precisione di posizionamento ripetuto:La costruzione a vite a sfera fornisce un'elevata precisione di posizionamento ripetuto, consentendo al motore passo a passo a vite a sfera ibrido da 20 mm di ottenere un posizionamento ripetuto preciso per applicazioni che richiedono un'elevata precisione.
Torsione di tenuta statica:Il motore stepper a vite a sfera ibrido da 20 mm mantiene la posizione anche in caso di interruzione della corrente o di interruzione dell'alimentazione, senza la necessità di un dispositivo di frenatura aggiuntivo.
Sistema di controllo semplificato:i motori passo a passo ibridi a vite a sfera da 20 mm funzionano in genere con un sistema di controllo a circuito aperto,eliminare la necessità di dispositivi aggiuntivi di feedback di posizione e semplificare la progettazione e l'installazione dei sistemi di controllo.
Requisiti di selezione del motore:
Movimento/direzione di montaggio
Requisiti di carico
¢Requisiti per l'infarto
Requisiti di lavorazione terminale
¢Ricorsi di precisione
Requisiti di feedback dell'encoder
¢Requisiti di regolazione manuale
Ricorsi ambientali
